MAXIM美信DS1302ZN涓流充电计时芯片的介绍、优缺点、引脚应用

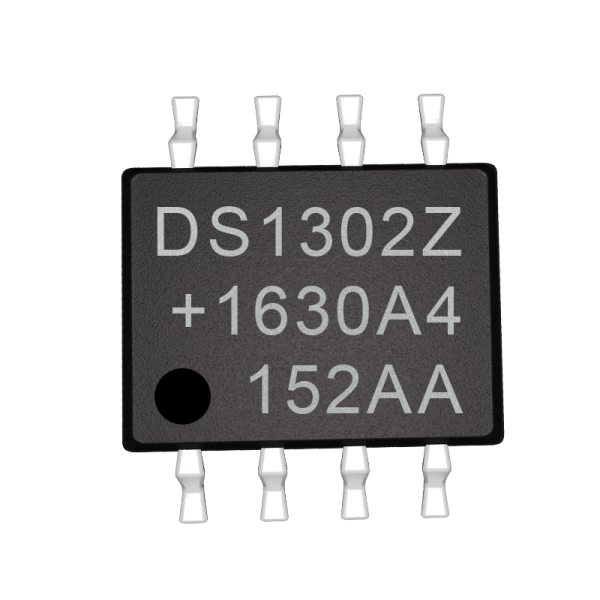

DS1302ZN涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM。它通过一个简单的串行接口与微处理器通信。实时时钟/日历提供秒、分钟、小时、天、日期、月份和年份信息。对于少于31天的月份，月末日期会自动调整，包括闰年的更正。时钟以24小时或12小时的形式运行，带有AM/PM指示器。

利用同步串行通信简化了DS1302与微处理器的接口。与时钟/RAM通信只需要三根导线：CE、I/O（数据线）和SCLK（串行时钟）。数据可以一次向时钟/RAM传输1个字节，也可以在多达31个字节的突发中传输。DS1302设计用于在非常低的功率下工作，并在小于1µW的功率下保留数据和时钟信息。

DS1302是DS1202的继任者。除了DS1202的基本计时功能外，DS1302还具有用于主电源和备用电源的双电源引脚的附加功能，可编程用于VCC1的涓流充电器和七个额外字节的暂存存储器。

优点和功能

完全管理所有计时功能

实时时钟计数秒、分钟、小时、月份日期、月份，

一周中的哪一天，以及闰年补偿有效期至2100年的年份

31 x 8电池供电通用

内存

最简单的串行端口接口

微控制器

简单的3线接口

TTL兼容（VCC=5V）

单字节或多字节（突发模式）

时钟读取或写入的数据传输

RAM数据

低功耗运行可延长电池备份

运行时间

2.0V至5.5V完全运行

在2.0V时使用小于300nA

8引脚DIP和8引脚SO最小化所需空间

可选工业温度范围：-40°C至+85°C，支持广泛应用

应用

数字时钟

计时器

温度计

电子秤

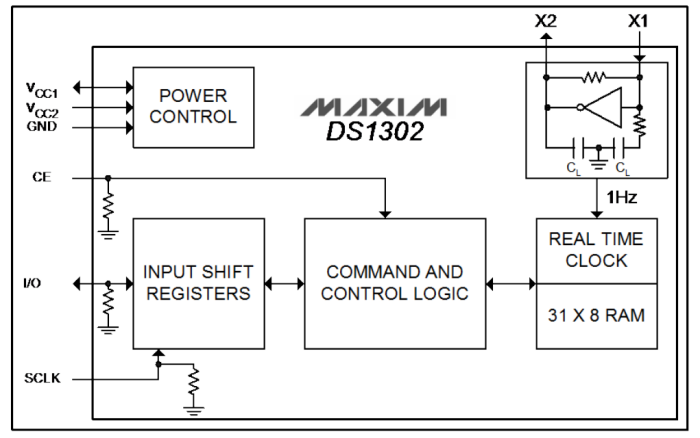

方框图

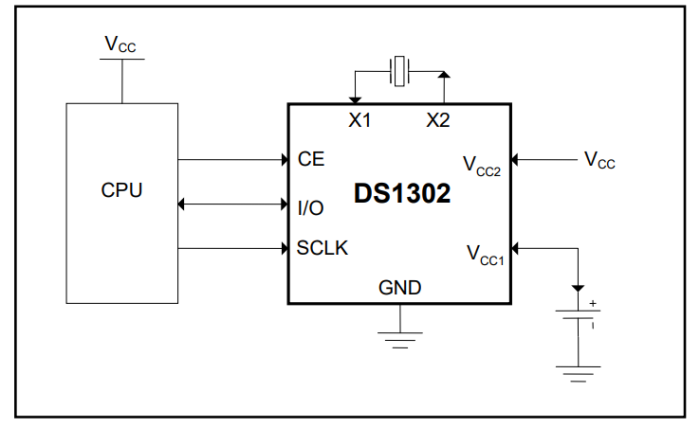

典型操作电路图

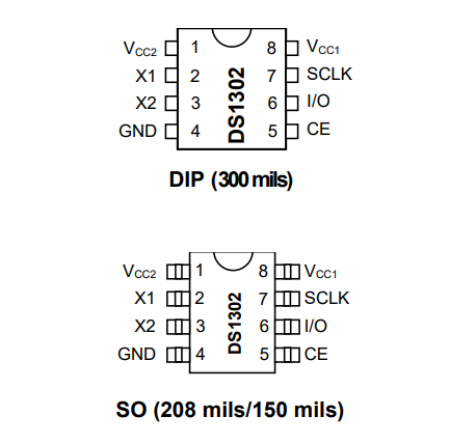

引脚
