Qorvo射频功率放大器芯片TGA2583-SM的工作原理、参数、引脚以及应用场景

Qorvo 的 TGA2583-SM 是一款封装的 MMIC 功率放大器，工作频率范围为 2.7 至 3.7 GHz。TGA2583-SM 采用 Qorvo 生产的 0.25 微米 GaN on SiC 工艺设计。

TGA2583-SM 通常提供 40.5 dBm 的饱和输出功率、> 50% 的功率附加效率和 33 dB 的小信号增益。它可以在脉冲和 CW 条件下工作。

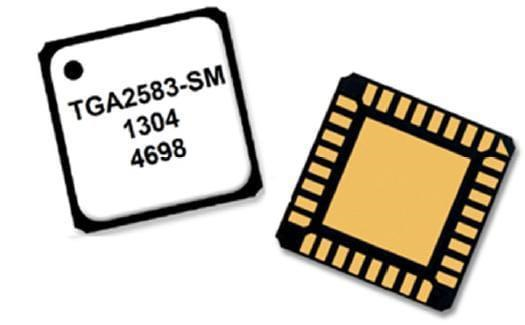

TGA2583-SM 采用低成本、表面贴装 32 引脚 5x5 AIN QFN 封装。它非常适合支持商业和国防相关的雷达应用。两个 RF 端口都集成了隔直电容器，并且完全匹配 50 欧姆。

产品特点

最小频率(GHz) 2.7

最大频率(GHz) 3.7

饱和度(dBm) 40.6

增益（分贝） 33

PAE （%） > 50

电压（V） 25 至 32

电流（毫安） 175

包装类型 QFN

包装（毫米） 5.0 x 5.0 x 1.45

频率范围：2.7 - 3.7 GHz

PSAT：40.5 分贝

PAE：>50%

小信号增益：33dB

回波损耗：> 12dB

偏置：V D = 25 - 32 V（CW 或脉冲），I DQ = 175 mA，V G = -2.3 V（典型值）

脉冲 V D：PW = 100 us，DC = 10%

封装引脚：QFN32

封装尺寸：5.0 x 5.0 x 1.45 毫米

应用

商用和军用雷达

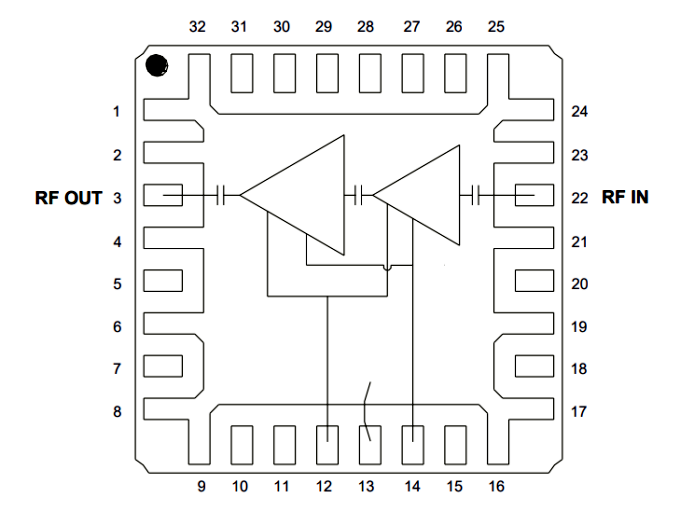

引脚

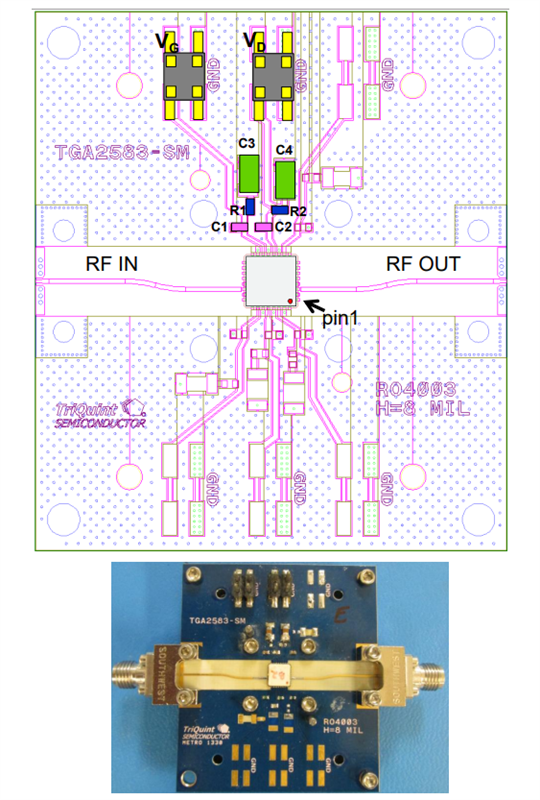

评估板布局
