凌云CS4382A-CQZR转换器芯片的介绍、工作原理、引脚以及应用场景
凌云CS4382A是一个完整的8通道数模系统。该D/A系统包括数字去加重、1dB步长音量控制、ATAPI通道混合、可选的快速和慢速数字插值滤波器，然后是过采样的多位Δ-∑调制器，该调制器包括失配整形技术，可消除电容器失配引起的失真。该级之后是多元件开关电容器级和具有差分模拟输出的低通滤波器。
CS4382A还有一个专有的DSD处理器，它允许在没有中间抽取阶段的情况下进行50 kHz的片上滤波。CS4382A有48针LQFP封装，商用（-40°C至+85°C）和汽车等级（-40°C至+105°C）。CDB4382A客户演示板也可用于设备评估和实施建议。
CS4382A以4 kHz至216 kHz的采样率接收PCM数据、DSD音频数据，并提供卓越的音质。
特征
◆先进的多位Delta Sigma架构
◆24位转换
◆采样率高达192 kHz
◆114 dB动态范围
◆-100分贝THD+N
◆直接流数字（DSDm）模式
◆片上50 kHz滤波器
◆匹配的PCM和DSD模拟输出电平
◆可选数字滤波器
◆1dB步长和软音量控制
斜坡
◆低时钟灵敏度
◆+5V模拟电源，+2.5V数字电源
◆为控制和串行端口提供单独的1.8至5 V逻辑电源
应用
SACD播放器
AV re-接收器
数字电视
调音台
效果处理器
声卡和汽车音频系统

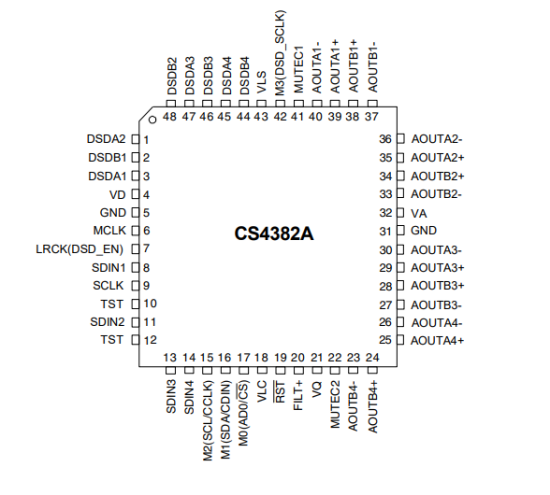

引脚

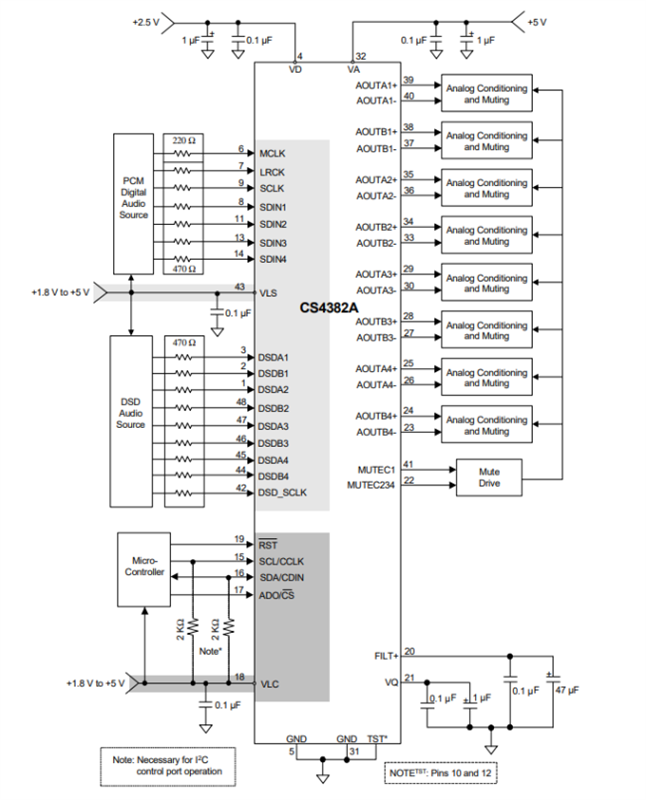

典型应用图

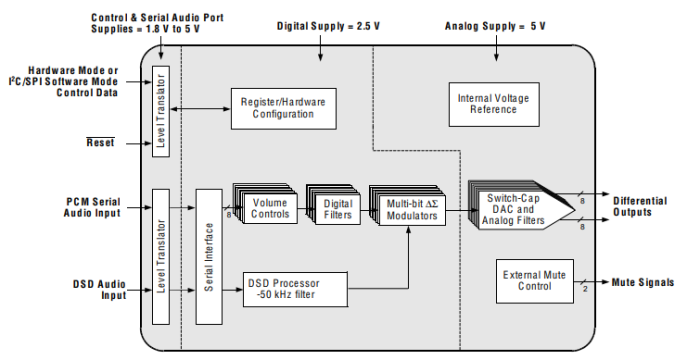

方框图
