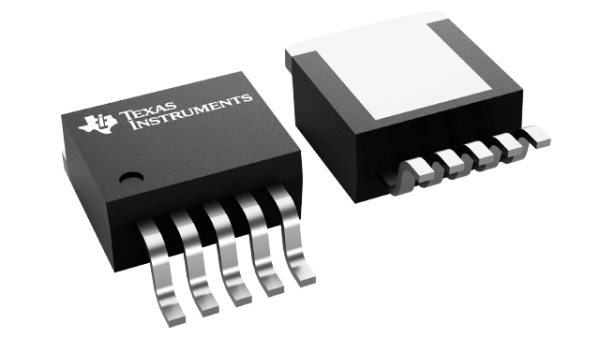

一文了解德州仪器LM2576S-3.3/NOPB降压稳压器的工作原理、特性、应用以及电路图
德州仪器LM2576 系列稳压器是为降压开关稳压器提供所有有效 功能的单片集成电路，能够驱动 3A 的负载，并且拥有 出色的线路和负载调节性能。这些器件可提供 3.3V、 5V、12V、15V 和可调节输出版本。
这类稳压器不仅需要很少的外部元件，而且简单易用， 还具有故障保护和固定频率振荡器。
LM2576 系列可为常用三端线性稳压器提供高效的替代方案。它大幅减少了散热器尺寸，在某些情况下无需散 热器。
数家不同的生产商均可提供标准系列的电感器，它们经优化可与 LM2576 搭配使用。此特性极大地简化了开 关模式电源的设计。
其他特性包括在额定输入电压和输出负载条件下，该器件具有 ±4% 的输出电压容差和 ±10% 的振荡器频率容 差。具备外部关断功能，采用 50μA(典型值)待机电流。输出开关具备逐周期电流限制以及在故障状况下 提供全面保护的热关断功能。
LM2576 的特性
3.3V、5V、12V、15V 和可调输出版本
可调版本输出电压范围：1.23V 至 37V(高压版本为 57V)，在线路和负载条件下可承受最大 ±4% 的容差
额定输出电流为 3A
宽输入电压范围：40V，高压版本可达到 60V
只需要四个外部元件
52kHz 固定频率内部振荡器
TTL 关断功能、低功耗待机模式
高效率
使用现成的标准电感器
应用
电机驱动器
商用网络和服务器 PSU
电器
测试和测量设备

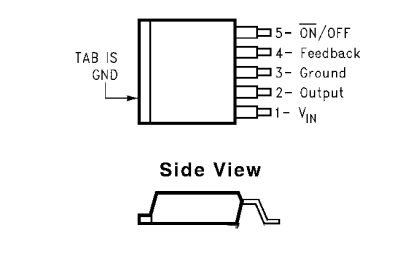

引脚

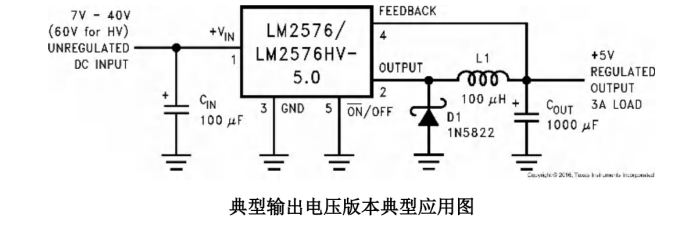

典型应用图

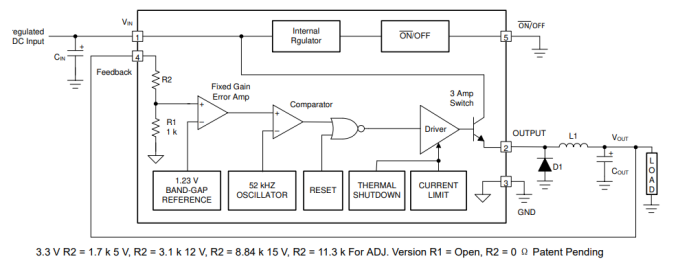

功能框图
