TI德州仪器LM2575S-3.3/NOPB稳压器的工作原理、特性、应用电路图

德州仪器LM2575系列稳压器是单片集成电路，为降压开关稳压器提供所有有源功能，能够以出色的线路和负载调节驱动1A负载。这些设备有3.3V、5V、12V、15V的固定输出电压和可调输出版本。

这些调节器需要最少数量的外部组件，使用简单，包括内部频率补偿和固定频率振荡器。

LM2575系列为流行的三端线性调节器提供了一种高效的替代品。它大大减小了散热器的尺寸，并且在许多情况下不需要散热器。

一个标准系列的电感器优化使用LM2575可从几个不同的制造商。此功能大大简化了开关模式电源的设计。

其他特性包括在规定的输入电压和输出负载条件下，输出电压的规定公差为±4%，振荡器频率的公差为±10%。包括外部停机，具有50μA（典型）备用电流。输出开关包括逐循环限流，以及在故障条件下进行完全保护的热停堆。

LM2575S-3.3/NOPB_（TI德州仪器）LM2575S-3.3/NOPB中文资料_价格_采购_封装_PDF数据手册-永芯易科技

特征

●3.3V、5V、12V、15V和可调输出

●可调版本输出电压范围，-1.23V至37V（高压版为57V）+4%

最大值超过-线路和负载条件

●规定的1A输出电流

●宽输入电压范围，40V至60V

只需要4个外部组件

52 kHz固定频率内部振荡器

●TTL关断能力，低功耗待机

模式

●高效

●使用现成的标准电感器

●热停堆和电流限制

保护

●P+产品增强测试

封装：TO263

应用

简单高效降压调节器

用于线性调节器的高效预调节器

卡上开关稳压器

正-负转换器（降压-升压）

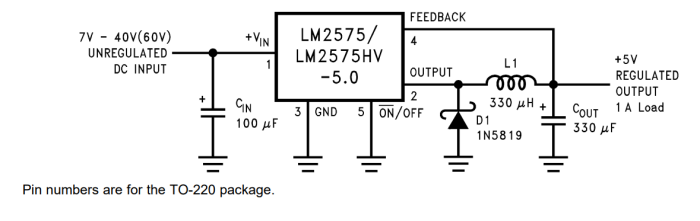

典型应用图

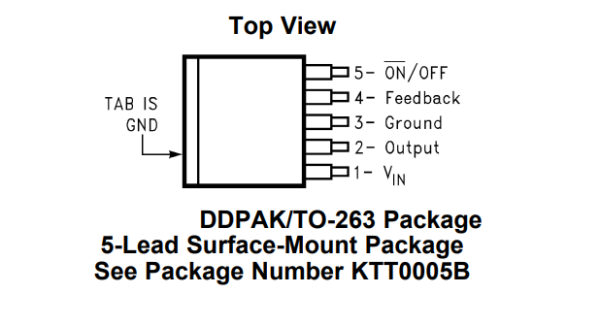

引脚

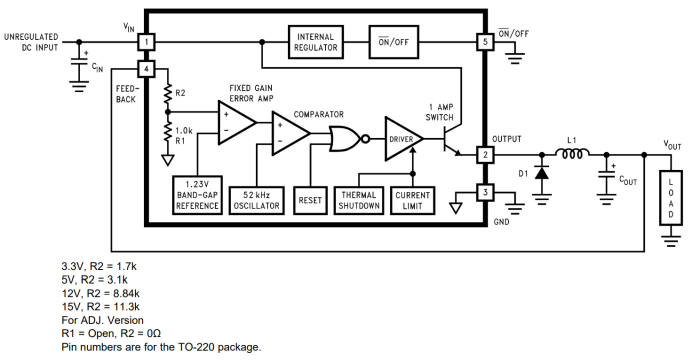

方框图
