一文了解意法半导体STM32H743IIT6单片机的工作原理、特性以及应用

来源:意法半导体| 发布日期:2023-11-21 16:54

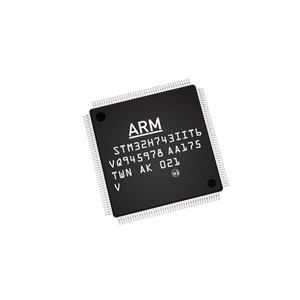

意法半导体STM32H743IIT6单片机基于高性能Arm®Cortex®-M7 32位RISC内核,工作频率高达400 MHz。Cortex®-M7核心采用浮点单元(FPU),支持Arm®双精度(符合IEEE 754)和单精度数据处理指令和数据类型。STM32H743IIT6支持全套DSP指令和内存保护单元(MPU),以增强应用程序的安全性。

STM32H743IIT6单片机包含高达2M字节的高速嵌入式存储器、1M字节的RAM(包括192K字节的TCM RAM、864K字节的用户SRAM和4K字节的备份SRAM),以及连接到APB总线、AHB总线、,2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

所有设备都提供三个ADC、两个DAC、两个超低功率比较器、一个低功耗RTC、一个高分辨率定时器、12个通用16位定时器、两个用于电机控制的PWM定时器、五个低功耗定时器和一个真随机数发生器(RNG)。这些设备支持用于外部sigma-delta调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。

STM32H743IIT6应用

电机驱动和应用控制

医疗设备

工业应用:PLC、逆变器、断路器

打印机和扫描仪

报警系统、视频对讲和暖通空调

家用音频设备

移动应用程序、物联网

可穿戴设备:智能手表

STM32H743IIT6特性

核心

•32位Arm®Cortex®-M7内核,带双精度FPU和L1缓存:16 KB数据

以及16K字节的指令高速缓存;频率

高达480 MHz,MPU,1027 DMIPS/

2.14 DMIPS/MHz(Dhrystone 2.1)和DSP

存储

•高达2兆字节的闪存,支持边读边写

•高达1兆字节的RAM:192千字节的TCM

RAM(股份有限公司64K字节的ITCM RAM+

128 KB DTCM RAM,用于时间关键型

例程),高达864 KB的用户SRAM,以及

备份域中4 KB的SRAM

•双模Quad SPI存储器接口

运行频率高达133 MHz

•具有高达

32位数据总线:SRAM、PSRAM、,

SDRAM/LPSSDR SDRAM、NOR/NAND闪存

内存时钟高达100MHz

同步模式

•CRC计算单元

安全

•ROP、PC-ROP、主动夯实机

通用输入/输出

•多达168个具有中断功能的I/O端口

重置和电源管理

•3个独立的电源域,可以

独立时钟门控或关闭:

–D1:高性能能力

–D2:通信外围设备和定时器

–D3:复位/时钟控制/电源管理

•1.62至3.6 V应用电源和I/O

•POR、PDR、PVD和BOR

•嵌入3.3 V的专用USB电源

提供内部PHY的内部调节器

•嵌入式调节器(LDO),可配置

提供数字电路的可缩放输出

•运行和停止模式下的电压缩放(6

可配置范围)

•备用调节器(~0.9 V)

•模拟外围设备/VREF的参考电压+

•低功耗模式:睡眠、停止、待机和

支持电池充电的VBAT

低功耗

•VBAT电池充电工作模式

能力

•CPU和域电源状态监控引脚

•待机模式下2.95µA(备份SRAM关闭,

RTC/LSE打开)

时钟管理

•内部振荡器:64 MHz HSI,48 MHz

HSI48、4 MHz CSI、32 kHz LSI

•外部振荡器:4-48 MHz HSE,

32.768 kHz LSE

•3×PLL(1用于系统时钟,2用于内核

时钟)

互连矩阵

•3个总线矩阵(1个AXI和2个AHB)

•桥梁(5×AHB2-APB,2×AXI2-AHB)

4个DMA控制器卸载CPU

•1×高速主存储器直接访问

支持链表的控制器(MDMA)

•2×带FIFO的双端口DMA

•1×基本DMA,具有请求路由器功能

多达35个通信外围设备

•4×I2Cs FM+接口(SMBus/PMBus)

•4×USART/4x UART(ISO7816接口,

LIN、IrDA、高达12.5 Mbit/s)和1x LPUART

•6×SPI,3个,带多路复用双工I2S音频类

通过内部音频PLL或外部

时钟,LP域中的1x I2S(最高150 MHz)

•4个SAI(串行音频接口)

•SPDIFRX接口

•SWPMI单线协议主I/F

•MDIO从机接口

•2×SD/SDIO/MMC接口(最高125 MHz)

•2×CAN控制器:2个带CAN FD,1个带

时间触发CAN

•2×带LPM和BCD的USB OTG接口(1FS、1HS/FS)无晶体解决方案

•带DMA控制器的以太网MAC接口

•HDMI-CEC

•8至14位摄像头接口(最高80 MHz)

11个模拟外围设备

•3×ADC,最大分辨率为16位(最高可达36

通道,最高3.6 MSPS)

•1个温度传感器

•2×12位D/A转换器(1 MHz)

•2×超低功率比较器

•2×运算放大器(7.3 MHz带宽)

•∑-Δ调制器的1×数字滤波器

(DFSDM),带8个通道/4个滤波器

图样

•高达XGA分辨率的LCD-TFT控制器

•Chrom ART图形硬件加速器™

(DMA2D)以减少CPU负载

•硬件JPEG编解码器

多达22个定时器和看门狗

•1×高分辨率定时器(最大2.1 ns

分辨率)

•2×32位定时器,最多4个IC/OC/PWM或

脉冲计数器和正交(增量)

编码器输入(最高240 MHz)

•2×16位高级电机控制定时器(最多

240兆赫)

•10×16位通用定时器(最多

240兆赫)

•5×16位低功耗定时器(最高240 MHz)

•2个看门狗(独立和窗口)

•1×SysTick计时器

•具有亚秒精度和硬件的RTC

日历

调试模式

•SWD和JTAG接口

•4K字节嵌入式跟踪缓冲区

真随机数发生器(每个3个振荡器)

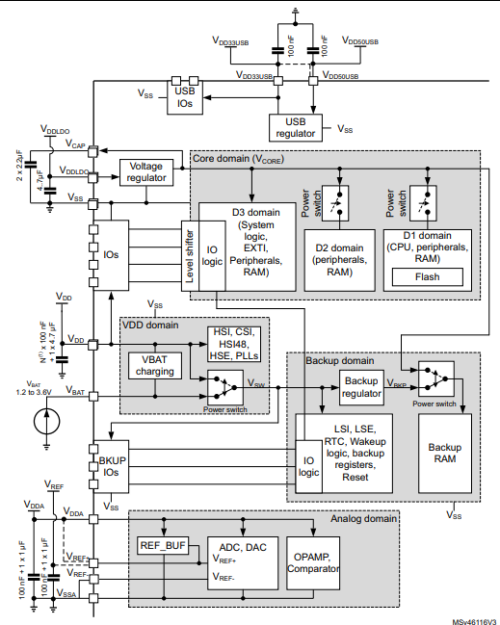

STM32H743IIT6供电方案图

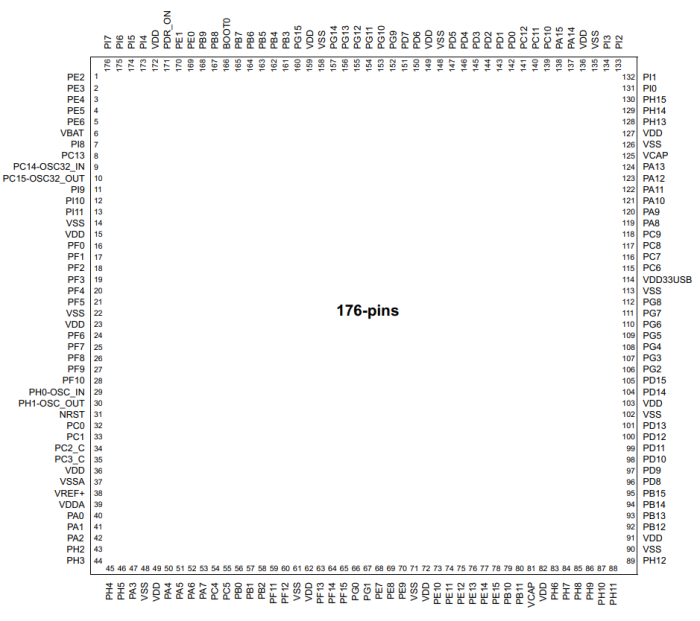

STM32H743IIT6引脚
