意法半导体STELPD01电子电源开关的介绍、特性、及应用
意法半导体的STELPD01是一款集成电子电源开关，用于电力轨保护应用。它能够精确地检测和反应过电流和过电压条件。当过载发生时，设备进入开放状态，断开负载与电源的连接。在故障情况下，可以驱动一个外部功率MOSFET来管理掉电保护。当输入过压时，设备将输出调节到预设的17.5 V。
欠压锁定防止负载故障，保持设备关闭，如果轨道电压太低。STELPD01具有可调的开关转换速率，这对于在启动和热插拔操作期间保持流涌电流处于控制之下非常有用。
特性
输入电压范围广:4v ~ 18v
17.5 V典型输出过电压钳
绝对最大电压23.5 V
最大持续电流
可调电流限制与断路器功能
热保护
输入欠压锁定
启动时励磁涌流低
集成40 毫欧功率场效应管
EN /故障销
可调转速输出电压
反向电流阻断场效应晶体管的门控引脚
门闩或auto-retry
DFN10L(3毫米× 3毫米)包装
相关推荐
-
-
ST意法半导体碳化硅助力理想汽车加速进军高压纯电动车市场
2023年12月22日，中国北京-服务多重电子应用领域、全球排名前列的半导体公司意法半导体(STMicroelectronics,简称ST;纽约证券交易所代码:STM)，与设计、研发、制造和销售豪华智能电动车的中国新能源汽车龙头厂商理想汽车（纽约证券交易所代码: LI) 签署了一项碳化硅（SiC）长期供货协议。按照协议, 意法半导体将为理想汽车提供碳化硅MOSFET，支持理想汽车进军高压纯电动车市场的战略部署。随着汽车行业电动化和绿色低碳转型的持续深入，高压纯电动车因其能效更高、续航里程更远，已成为汽车制造商的热门选择。除知名的增程式电动汽车(EREV)以外，理想汽车也在进军纯电动车市场，其首款家庭科技纯电旗舰MPV已于2023年第四季度初次亮相。未来理想汽车计划推出更多高压纯电动车型。为确保新车型具有卓越的性能，需要在电驱逆变器中大量采用碳化硅MOSFET。意法半导体的碳化硅具有更高的开关频率、击穿电压和热阻，可以显著提高功率晶体管的性能和能效，这些特性在纯电车的高电压环境中非常重要。理想汽车即将推出的800V高压纯电平台将在电驱逆变器中采用意法半导体的第三代1200V SiC MOSFET先进技术，具有率先行业的工艺稳定性、性能、能效和可靠性。理想汽车供应链副总裁孟庆鹏表示：“理想汽车致力于为家庭用户提供超预期的豪华电动车。本次与ST的SiC供货协议签署印证了理想汽车开发纯电动车产品的坚定决策。我们看好与全球碳化硅技术龙头ST的未来合作，这必将是一段创新和成功的合作关系。”意法半导体在全球SiC MOSFET市场的份额超过50%，以其在电动汽车中的出色性能，赢得了头部汽车OEM的高度好评。在新能源汽车领域，意法半导体的碳化硅已被广泛用于车载充电和功率模块中。意法半导体执行副总裁、中国区总裁曹志平表示：“意法半导体是全球功率半导体和宽禁带技术的龙头企业，也是多家知名汽车制造商和一级供应商的长期供货商。我们与理想汽车签署的碳化硅供应协议标志着双方在其他汽车应用的长期合作基础上，又迈出了重要一步。ST承诺支持理想汽车成为中国高端新能源汽车龙头品牌，通过我们SiC创新技术为用户提供卓越的汽车性能和续航里程。”
-
-
一文读懂英飞凌IR2183SPBF栅极驱动IC的优缺点、参数、应用和引脚封装图

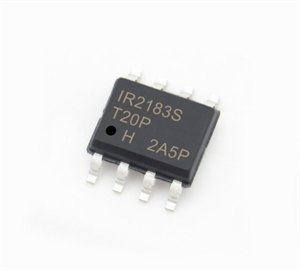

Infineon(英飞凌)的型号IR2183SPBF属于栅极驱动IC，是高电压，高速功率MOSFET和IGBT驱动器，具有独立的高侧和低侧参考输出通道。专有的HVIC和闩锁免疫CMOS技术使坚固的整体结构。逻辑输入兼容标准CMOS或LSTTL输出，低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，设计用于最小的驱动器交叉传导。浮动通道可用于驱动高侧配置的n通道功率MOSFET或IGBT，其工作电压可达600V。英飞凌IR2183SPBF的功能特点1、高集成度：IR2183SPBF集成了两个独立的高/低侧驱动器，可同时控制上下两个MOSFET，适用于控制半桥或全桥拓扑。2、强大的驱动能力：IR2183SPBF采用专利的高/低侧驱动技术，能够提供高峰值和持续电流驱动能力，有效地控制和驱动功率MOSFET。3、优秀的电路保护功能：IR2183SPBF具备过流保护、过压保护和短路保护等电路保护功能，保护电路免受故障和意外情况的损害。4、高速响应和准确的时间控制：IR2183SPBF具有快速的开关速度和精确的时间控制能力，可实现高效的功率转换，并减少能量损耗。5、低功耗设计：IR2183SPBF采用低功耗设计，能够有效降低功耗，提高系统的能效性能。英飞凌IR2183SPBF的中文参数品牌：Infineon(英飞凌)产品分类：栅极驱动IC封装：8-SOIC包装：管电压-供电：10V~20V工作温度：-40°C~150°C(TJ)安装类型：表面贴装型基本产品编号：IR2183HTSUS：8542.39.0001驱动配置：半桥通道类型：独立式驱动器数：2栅极类型：IGBT，N沟道MOSFET逻辑电压-VIL，VIH：0.8V，2.7V电流-峰值输出(灌入，拉出)：1.9A，2.3A输入类型：反相，非反相上升/下降时间(典型值)：40ns，20ns高压侧电压-最 大值(自举)：600V产品应用：汽车级英飞凌IR2183SPBF的应用领域IIR2183SPBF是一款高性能IGBT驱动器，其主要应用领域如下：电源管理：该驱动器适用于电源管理系统中的IGBT开关，例如开关电源、逆变器、电机驱动器等，以保证高效的能量转换和稳定的电源输出。汽车电子：IR2183SPBF可应用于汽车电子系统中的IGBT驱动，例如电动车逆变器、电动汽车充电桩、电机控制等。医疗设备：该驱动器适用于医疗设备中的IGBT开关，例如医疗成像设备、激光器、医疗器械控制等。工业自动化：IR2183SPBF可广泛用于控制和驱动工业自动化系统中的IGBT开关，例如变频器、伺服驱动器、电机控制等。可再生能源：IR2183SPBF可以用于驱动太阳能逆变器、风能逆变器等可再生能源系统中的IGBT开关，实现能量的转换和控制。英飞凌IR2183SPBF的引脚封装图英飞凌IR2183SPBF的功能方框图
