Infineon英飞凌AURIX TC3X7评估板的工作原理、特性、及应用框图

英飞凌AURIX TC3X7评估板(KIT_A2G_TC377_5V_TRB_S)是TriCore TC3X7 AURIX微控制器的演示和开发平台。TC3X7 mcu提供了丰富的外设组合，包括1Gbit/s以太网，CAN FD, FlexRay 和多个spi。这些设备还符合ISO 26262标准，以支持高达ASIL-D的安全要求，使它们非常适合用于汽车相机系统、高清安全大灯系统和传感器融合应用。

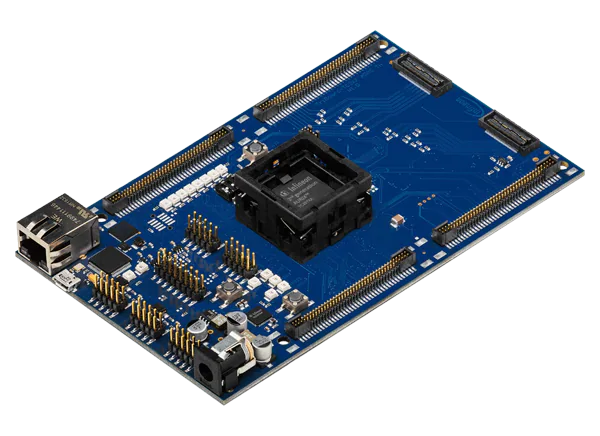

英飞凌AURIX TC3X7评估板包括在LFBGA-292包中预安装的TC377TE。目标设备安装在一个插座中，这样就可以很容易地进行更改，使评估板成为早期项目开发的理想选择。

特性

Infineon TC377 AURIX 2G微控制器在LFBGA-292包中，插座安装

FlexRay收发器

高速CAN收发器(支持CAN- fd)

2K I(2)C串行Eeprom与EUI-48 节点标识

USB到UART桥接

以太网千兆PHY

串行eepm

林收发器

水晶20MHz(默认)或外部时钟

USB到UART桥接

USB miniWiggler JDS易于调试

8个低功率状态led

8-DIP开关配置

访问微控制器的所有引脚

100mm x 160mm (EURO-Board) PCB

连接器

标准电源连接器

微型USB连接器ASC接口(ASC0)和miniWiggler

用于以太网的RJ45连接器

用于JTAG接口的16针头(OCDS)

3x 10针头用于DAP, DAPE，和DAP_SCR (DAPE仅在仿真设备上可用)

LIN收发器(LIN) 10针(2x5)报头

2个10脚(2x5)头，用于CAN高速收发器(CAN0和CAN1)

FlexRay (ERAY-A和ERAY-B) 2个10针(2x5)头

4x 80针连接器(公)+ 4x 80针连接器(母)与所有I/O信号

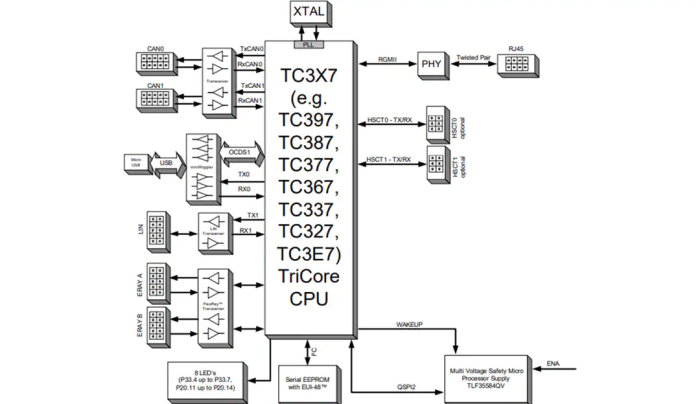

框图
