一文读懂意法半导体STM32F779IIT6微控制器工作原理、参数、应用和引脚封装

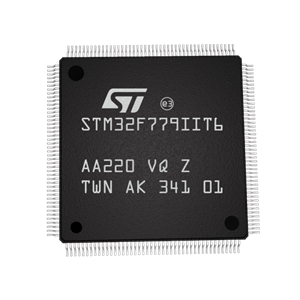

ST(意法半导体)的型号STM32F779IIT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达216MHz。Cortex®-M7内核具有浮点单元(FPU)，支持Arm®双精度和单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。STM32F779IIT6包含高速嵌入式存储器，闪存容量高达2M字节、512 KB SRAM(包括用于关键实时数据的128 KB数据TCM RAM)、16 KB指令TCM RAM(用于关键实时例程)、4 KB备份SRAM，以及连接到两条APB总线、两条AHB总线、32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连的大量增强型I/O和外围设备。STM32F779IIT6提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器(包括两个用于电机控制的PWM定时器)、两个通用32位定时器、一个真随机数发生器(RNG)和一个加密加速单元。它们还具有标准和高级通信接口。意法半导体STM32F779IIT6的功能特点1、高性能处理器：搭载ARM Cortex-M7内核，最高主频达216MHz，具有高性能的浮点运算能力和高效的数据处理能力。2、强大的存储：集成了2MB的闪存和512KB的SRAM，支持外部存储器扩展，满足复杂应用程序的存储需求。3、多种通信接口：支持多种通信接口，包括多个SPI、I²C、UART、CAN和USB接口，方便与外部设备进行通信和连接。4、多种模拟和数字接口：集成了多个模拟接口，包括ADC和DAC，以及多个定时器和PWM输出，支持各种传感器和外围设备的连接和控制。5、丰富的外设：内置了丰富的外设，包括LCD控制器、SDIO接口、以太网MAC和高速的定时器，适用于多种工业控制和嵌入式设备应用。6、丰富的安全特性：支持硬件加密和安全引导功能，保障系统的数据安全和安全启动。二、STM32F779IIT6的应用领域STM32F779IIT6是一款高性能的32位微控制器产品，其主要应用领域如下：1、工业控制和自动化：STM32F779IIT6提供了强大的处理能力和丰富的外设，适用于工业控制和自动化领域，包括工业机器人、自动化生产线、PLC(可编程逻辑控制器)等应用。2、消费类电子产品：STM32F779IIT6具有丰富的通信接口和丰富的外设，适用于消费类电子产品领域，如智能家居设备、智能穿戴设备、智能音频设备等。3、医疗电子：STM32F779IIT6在医疗电子设备中也有广泛的应用，如医疗监测设备、医疗影像设备、医疗诊断设备等，它的高性能和稳定性满足了医疗设备对实时数据处理和高精度控制的需求。4、工业物联网(IIoT)：STM32F779IIT6适用于物联网设备和系统，例如远程监控设备、传感器网络、智能工厂设备等。意法半导体STM32F779IIT6的中文参数品牌：ST(意法半导体)产品分类：32位MCU封装：176-LQFP(24x24)包装：托盘核心处理器：ARM Cortex-M7内核规格：32-位速度：216MHz连接能力：CANbus，EBI/EMI，以太网，I2C，IrDA，LINbus，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，UART/USART，USB OTG外设：欠压检测/复位，DMA，I2S，LCD，POR，PWM，WDTI/O数：132程序存储容量：2MB(2M x 8)程序存储器类型：闪存EEPROM容量：-RAM大小：512K x 8电压-供电(Vcc/Vdd)：1.7V ~ 3.6V数据转换器：A/D 24x12b; D/A 2x12b振荡器类型：内部工作温度：-40°C ~ 85°C(TA)安装类型：表面贴装型基本产品编号：STM32F779HTSUS：8542.31.0001商品标签：通用类MCU意法半导体STM32F779IIT6的引脚封装图意法半导体STM32F779IIT6的原理图意法半导体STM32F779IIT6的型号解释图
-
-
