4008-622-911
TI德州仪器LM4562系列音频运算放大器工作原理和应用电路图
TI德州仪器LM4562是超低失真、低噪声、高转换速率运算放大器系列的一部分，经过优化，完全适用于高性能、高保真度的应用。LM4562音频运算放大器提供卓越的音频信号放大功能，实现卓越的音频性能。LM4562将极低的电压噪声密度（2.7nV/√Hz）与极低的THD+N（0.00003%）相结合，轻松满足最苛刻的音频应用。为了确保在不妥协的情况下驱动最具挑战性的负载，LM4562具有±20V/µs的高转换速率和±26mA的输出电流能力。此外，输出级将2kΩ负载驱动到任一电源电压的1V以内，并在驱动600Ω负载时将其驱动到1.4V以内，从而使动态范围最大化。
LM4562出色的CMRR（120dB）、PSRR（120dB）和VOS（0.1mV）为放大器提供了出色的运算放大器直流性能。
LM4562具有±2.5V至±17V的宽电源范围。在这个电源范围内，LM4562的输入电路保持了良好的共模和电源抑制，并保持了低输入偏置电流。LM4562是单位增益稳定。该音频运算放大器在驱动高达100pF的复杂负载时实现了出色的交流性能。

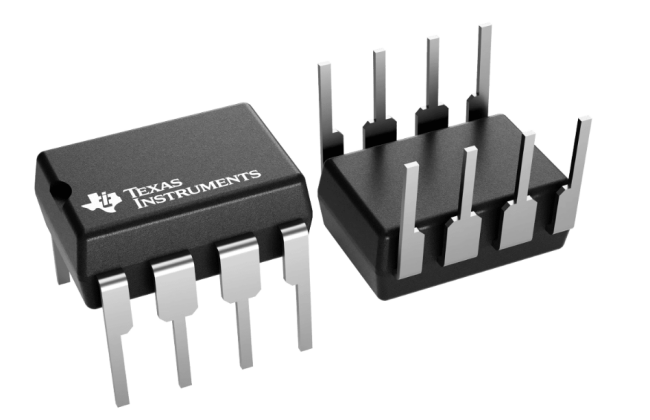

LM4562有8引脚窄体SOIC、8引脚PDIP和8引脚TO-99。
特性
轻松驱动600Ω负载
优化以获得卓越的音频信号保真度
输出短路保护
PSRR和CMRR超过120dB（典型值）
SOIC、PDIP和TO-99封装
应用
超高质量音频放大
高保真前置放大器
高性能专业音频
高保真有源均衡和交叉网络
高性能线路驱动器和接收器

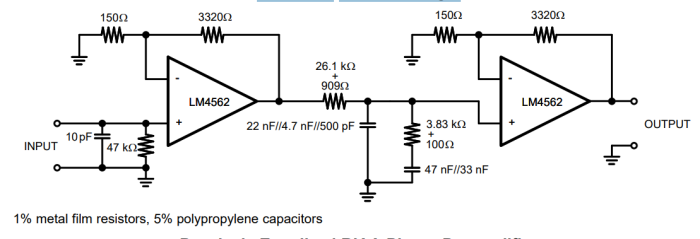

典型应用图

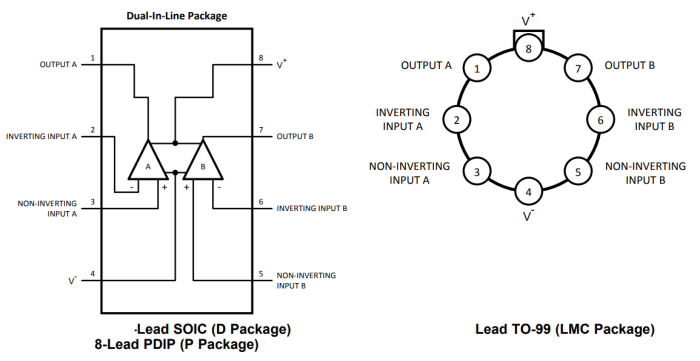

引脚
相关推荐
-
-
基于单片机的定时器调度器异步编程实现
今天给大家分享一款轻量级的定时器调度器——SmartTimer，在单片机”裸跑”的情况下，可以很方便的实现异步编程。虽然此项目是基于STM32进行开发的，但它可以很方便的移植到其他的单片机上。1、基本介绍SmartTimer可以应用在对实时性要求没那么高的场合，比如说一个空气检测装置，每 200ms 收集一次甲醛数据，这个任务显然对实时性要求没那么高，如果时间上相差几毫秒，甚至几十毫秒也没关系，那么使用SmartTimer非常适合。而如果开发一个四轴飞行器，无论是对陀螺仪数据的采集、计算，以及对 4 个电机的控制，在时间的控制上都需要非常精确。那么这种场合下 SmartTimer无法胜任，你需要一个带有抢占优先级机制的实时系统。不同的场景，选择不同的工具和架构才是最合理的，SmartTimer只能做它力所能及的事情。2、一般用法Runlater：在单片机编程中，想实现在“xxx毫秒后调用xxx函数”的功能，一般有3种方法：用阻塞的，非精确的方式，就是用for(i=0;i<0xffff;i++);这种循环等待的方式，来非精确的延迟一段时间，然后再顺序执行下面的程序；利用硬件定时器实现异步的精确延时，把 XXX 函数在定时器中断里执行；同样是利用硬件定时器，但是只在定时器中断里设置标志位，在系统的主 While 循环中检测这个标志位，当检测到标志置位后，去运行 XXX 函数。从理论上来说，以上 3 种方式中，第 3 种采用定时器设定标志位的方法最好。因为首先主程序不用阻塞，在等待的时间里，MCU完全可以去做其他的事情，其次 在定时器中断里不用占用太多的时间，节约中断资源。 但这种方式有个缺点，就是实现起来相对麻烦一些。因为，如果你要有 N 个runlater的需求，那么就得设置N个标志位，还要考虑定时器的分配、设定。在程序主While循环里也会遍布N个查询标志位的if语句。如果N足够多，其实大于5个，就会比较头疼。这样会使主While循环看起来很乱。这样的实现不够简洁、优雅。 SmartTimer首先解决的就是这个问题，它可以优雅地延迟调用某函数。 Runloop：在定时器编程方面还有另一个典型需求，就是“每隔xxx毫秒运行一次XXX函数,一共运行XXX次”。这个实现起来和 runlater差不多，就是加一个运行次数的技术标志。我就不再赘述了。还是那句话： SmartTimer可以优雅地实现 Runloop 功能。 Delay：并不是说非阻塞就一定比阻塞好，因为在某些场景下，必须得用到阻塞，使单片机停下来等待某个事件。那么，SmartTimer也可以提供这个功能。3、高级用法所谓的高级用法，并不是说 SmartTimer 有隐藏模式，能开启黑科技。而是说，如果你能转变思路，举一反三地话，可以利用 SmartTimer 提供的简单功能实现更加优化、合理的系统结构。 传统的单片机裸跑一般采用状态机模式，就是在主While循环里设定一些标志位或是设定好程序进行的步骤，根据事件的进程来跳转程序。 简单的说来，这是一种顺序执行的程序结构。其灵活性和实时性并不高，尤其是当需要处理的业务越来越多，越来越复杂时，状态机会臃肿不堪，一不留神（其实是一定以及肯定）就会深埋bug于其中，调试解决BUG时也会异常痛苦。 如果转换一下思路，不再把业务逻辑中各个模块的关系看成基于因果（顺序），而是基于时间，模块间如果需要确定次序可以采用标志位进行同步。 那么恭喜你，你已经有了采用实时系统的思想，可以尝试使用RT-thread等操作系统来完成你的项目了。 但使用操作系统有几个问题：第一是当单片机资源有限的时候，使用操作系统恐怕不太合适；第二是学习操作系统本身有一定的难度，至少你需要花费一定的时间；第三如果你的项目复杂度没有那么高，使用操作系统有点大材小用。其实，利用SmartTimer中的Runloop功能，可以简单的实现基于时间的主程序框架。4、Demo与源码一起提供的，还有一个Demo程序。这个Demo比较简单，主要是为了测试SmartTimer的功能。Demo程序基本可以体现Runlater、Runloop、Delay 功能。 同时，也能基本体现基于时间的编程思想（单片机裸跑程序框架）。5、使用SmartTimer.h中声明的公开函数并不多，总共有8个：void stim_init ( void ); void stim_tick (void); void stim_mainloop ( void ); int8_t stim_loop ( uint16_t delayms, void (*callback)(void), uint16_t times); int8_t stim_runlater ( uint16_t delayms, void (*callback)(void)); void stim_delay ( uint16_t delayms); void stim_kill_event(int8_t id); void stim_remove_event(int8_t id);下面将逐一介绍。 前提：SmartTimer 能够工作的必要条件是：A.设置 Systick 的定时中断（也可以是其他的硬件定时器TIMx，我选择的是比较简单的Systick），默认设置为1ms中断一次，使用者可以根据自己的情况来更改。Systick时钟的设置在 stim_init 函数中，该函数必须在主程序初始化阶段调用一次；B.在定时器中断函数中调用stim_tick()；可以说，这个函数是SmartTimer的引擎，如A步骤所述，默认情况下，每1ms，定时器中断会调用一次stim_tick();C.在主While循环中执行stim_mainloop()，这个函数主要有两个作用，一是执行定时结束后的回调函数；二是回收使用完毕的timer事件的资源。使用SmartTimer：做好以上的搭建工作后，就可以开始使用SmartTimer了。 函数 stim_runlaterint8_t stim_runlater ( uint16_t delayms, void (*callback)(void))；该函数接受两个参数，返回定时事件的id。 参数delayms传入延迟多长时间，注意这里的单位是根据之前A步骤里，你设置的时间滴答来确定的（默认单位是1ms）；第二个参数是回调函数的函数指针，目前只支持没有参数，且无返回值的回调函数，未来会考虑加入带参数和返回值的回调。 举例：timer_runlater(100,ledflash); //100豪秒(100*1ms=100ms)后,执行void ledflash(void)函数如果在stim_init()中，设置的时钟滴答为10ms执行一次，那么传入同样的参数，意义就会改变：timer_runlater(100,ledflash); //1秒(100*10ms=1000ms=1S)后,执行void ledflash(void)函数函数 stim_loopint8_t stim_loop ( uint16_t delayms, void (*callback)(void), uint16_t times);这个函数的参数意义同runlater差不多，就不详细说明了。 该函数接收3个参数，delayms为延迟时间，callback为回调函数指针，times是循环次数。举例（以1ms滴答为例）：timer_runloop(50,ledflash,5); // 每50ms，执行一次ledflash()，总共执行5次 timer_runloop(80,ledflash, TIMER_LOOP_FOREVER); // 每80ms，执行一次ledflash(),无限循环。函数 timer_delayvoid timer_delay ( uint16_t delayms); //延迟xx ms这个函数会阻塞主程序，并延迟一段时间。void stim_kill_event(int8_t id); void stim_remove_event(int8_t id);这两个函数，可以将之前设定的定时事件取消。比如之前用stim_loop无限循环了一个事件，当获取某个指令后，需要取消这个任务，则可以用这两个函数取消事件调度。 这两个函数的区别是：void stim_kill_event(int8_t id); //直接取消事件，忽略未处理完成的调度任务。 void stim_remove_event(int8_t id);//将已经完成计时的调度任务处理完毕之后，再取消事件6、注意SmartTimer可接受的Timer event 数量是有上限的，这个上限由smarttimer.h中的宏定义来决定的：#define TIMEREVENT_MAX_SIZE 20默认为20个，你可以根据实际情况增加或减少，但不可多于128 个。
-
-

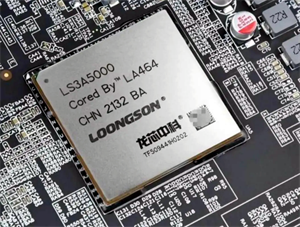

俄罗斯采购龙芯5000系列处理器，减少对英特尔依赖！国产芯片崛起
