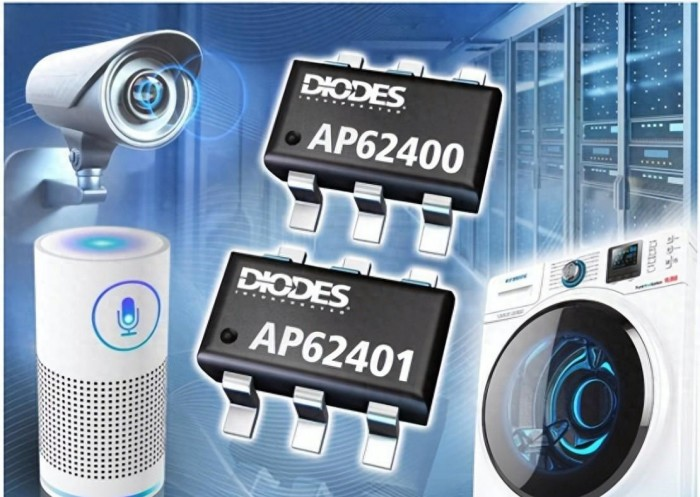

DIODES美台AP62400和AP62401转换器芯片参数和工作原理
DIODES美台AP62400 和 AP62401 是高效率、4A、同步降压直流对直流 (DC-DC) 转换器，输入电压范围从 4.2V 至 18V。
AP62400 可通过 PFM 模式实现轻负载下的高效率，而 AP62401 可通过维持 PWM 模式来维持低输出纹波(Output Ripple)。
AP62400 和 AP62401 输出电压可从 0.8V 至 7V 范围内调整。其开关频率默认为 800kHz，以平衡外部的 LC 成本与效率。
AP62400 和 AP62401 采用 TSOT26 封装，并与 AP62150 (1.5A)、AP6220x (2A)、AP62250 (2.5A) 和 AP6230x (3A) 系列引脚兼容。
这些降压转换器具备完整的保护功能，确保系统运作更加稳定可靠，如过流保护、欠压锁定和过热关机。
工作电压范围：4.2V 至 18V
内部 2.5ms 软启动时间，可减少启动时的涌浪电流(Inrush Current)
恒定导通时间 (COT) 控制提供快速的瞬时反应
产品封装：TSOT26
