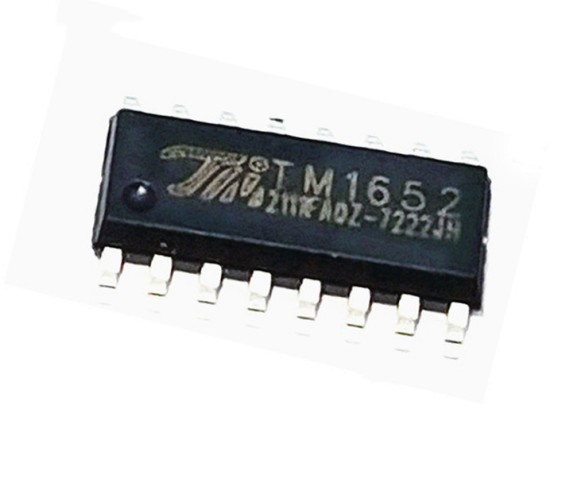

天微TM1652驱动芯片工作原理和应用电路图
天微TM1652 是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片，内部集成了数字通讯电路、 解码电路、数据锁存器、震荡器、LED驱动电路。通讯方式采用异步串口通信（UART）协议，因芯片只 接收单片机发来的数据，仅需要单片机的一个TX端口发送数据给芯片即可，实现单线通讯；在显示驱动 方面，芯片采用动态扫描方式，两种显示模式可选，8级段驱动电流可调，16级位占空比可调；TM1652 内置消隐处理优化电路。 本产品应用在各种消费类电子产品上，用途非常广泛。
应用
空调面板
洗衣机面板
DVD 显示面板
机顶盒显示等
功能特点
采用功率CMOS工艺
典型工作电压：5V
支持共阴数码管显示
两种显示模式（7段×6位,8段×5位）
辉度调节电路（位占空比16级可调、段驱动电流8级可调）
串行接口（SDA），兼容串口通信（UART）协议，支持波特率19200bps
内置 OSC 频率 2.5M
内置上电复位电路
内置针对暗亮问题的优化电路
封装形式：SOP16

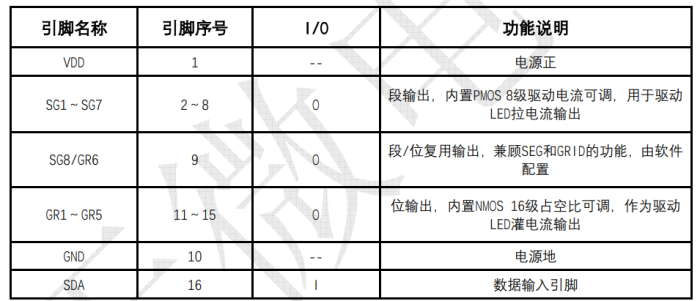

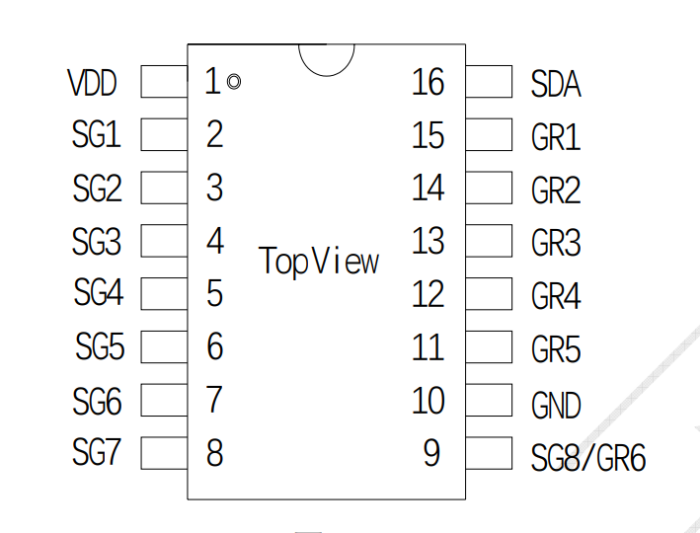

引脚

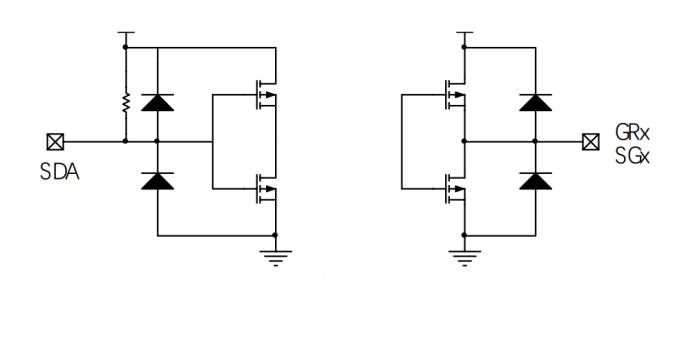

输入输出等效电路

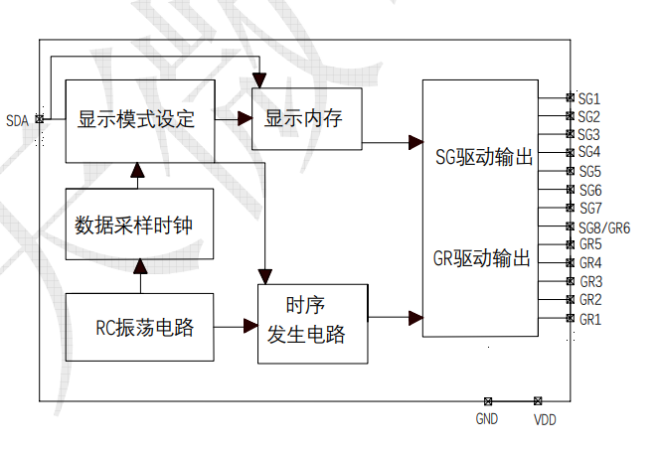

结构方框图
