兆易创新GD32F103系列单片机的工作原理、引脚和应用电路图
GD32F103是全新的通用型32位高性能、低功耗微控制器系列产品，采用ARM® Cortex®-M3内核，适用于广泛的应用场景。GD32F1系列产品集成丰富的特性，可简化系统设计，并通过久经验证的技术和卓越创新为客户提供广泛、超优性价比的MCU产品组合。该系列依托兆易创新先进的“gFlash”技术和量产经验，打造出全新形态的MCU，为客户提供出众的功能和品质。GD32F103系列产品可提供基本型、主流型、互联型、超值型和增值型的不同组合。
GD32F103系列MCU采用32位ARM® Cortex®-M3内核，运行频率最高可达108MHz，Flash存取达到零等待状态，可实现最高效率，同时还提供高达3024KB的片上闪存和高达96KB的SRAM，支持连接到两条APB总线的增强型I/O口和各种片内外设。此系列MCU提供高达3个12-bit 1MSPS ADC和10个通用型16-bit定时器，1个PWM高级定时器，以及配备标准型和高级通信接口。
GD32F103系列MCU还为终端用户赋予了许多优势。与市场中的现有产品相比，该系列MCU的最大速度提升了50%。相同频率下的代码执行效率提高30%至40%。相同频率下的功耗减少20%至30%。这些性能为众多市场要求提供了最大限度的功能和带宽选项。
GD32F1 03系列MCU广泛适用于工业控制、人机交互、电机驱动、电源监测和报警系统、消费品与手持设备、太阳能光伏控制、触控面板等领域。
GD32F103CBT6_（Gigadevice兆易创新）GD32F103CBT6中文资料_价格_采购_封装_PDF数据手册-永芯易科技
特性
Arm®Cortex®-M3核心
Cortex®-M3处理器是用于嵌入式系统的最新一代Arm®处理器。
它的开发目的是提供一个低成本的平台，以满足MCU的需求
实现，减少引脚数量和低功耗，同时提供
卓越的计算性能和先进的系统对中断的响应。
32位Arm®Cortex®-M3处理器内核
高达108 MHz的工作频率
单循环乘法和硬件除法器
集成嵌套矢量中断控制器（NVIC）
24位SysTick计时器
Cortex®-M3处理器基于ARMv7架构，同时支持Thumb
和Thumb-2指令集。下面列出的一些系统外围设备也有提供
Cortex®-M3：
与I-Code总线、D-Code总线、系统总线、专用总线相连的内部总线矩阵
外围总线（PPB）和调试访问。
嵌套矢量中断控制器（NVIC）。
闪存补丁和断点（FPB）。
数据监视点和跟踪（DWT）。
Instrumentation Trace Macrocell（ITM）。
嵌入式跟踪宏单元（ETM）。
串行线JTAG调试端口（SWJ-DP）。
跟踪端口接口单元（TPIU）。
内存保护单元（MPU）。

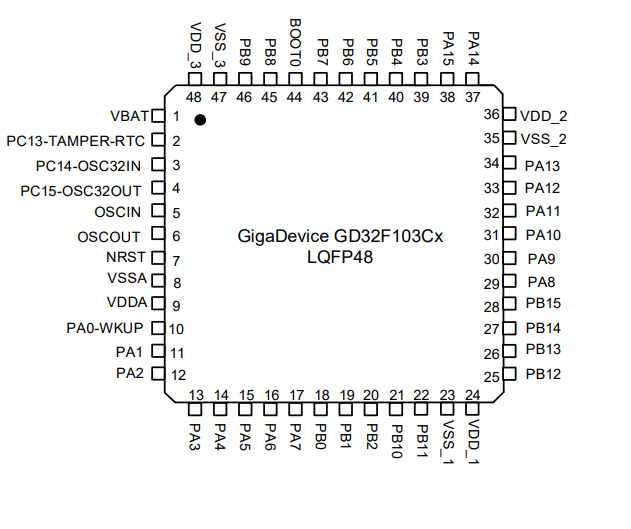

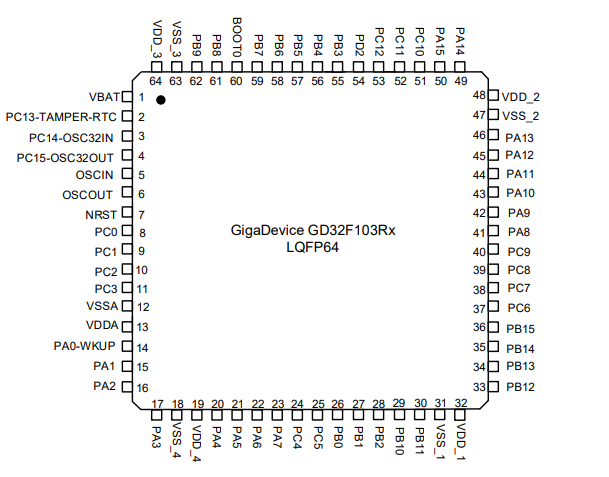

引脚

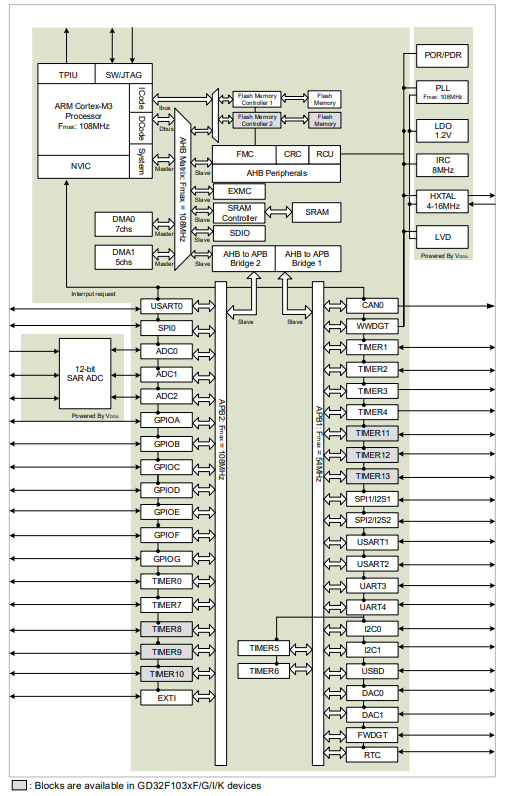

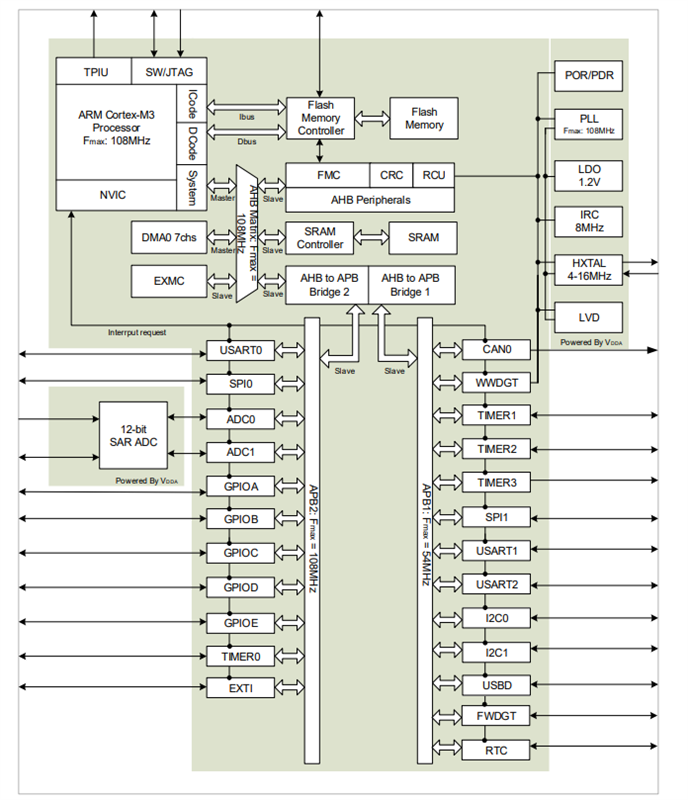

方框图

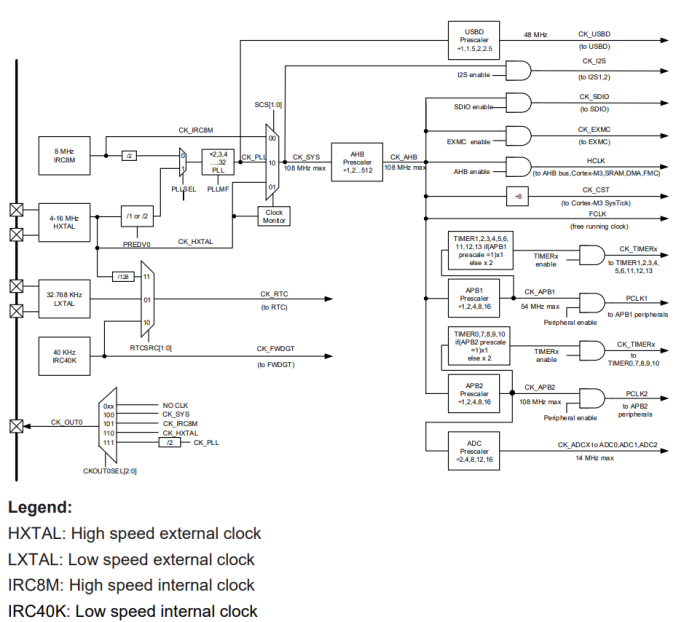

时钟树
兆易创新代理商永芯易：如果贵司有芯片采购需求可通过联系客服：4008-622-911或关注我司获取芯片产品规格书或芯片样品测试（样品测试：终端厂家专享，需提供公司信息）最终解释权归我司所有。
