工作原理+特性+应用，一文读懂纳芯微NCA9306-DVSR电压电平转换器

NCA9306-DVSR器件是一款采用使能(EN)输入的双路双向I²C和SMBus电压电平转换器，可以在1.2V到5V之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻(RON)，可以在最短传播延迟情况下建立连接。当EN为高电平时，转换器开关打开，并且SCL1和SDA1 I/O被分别连接至SCL2和SDA2 I/O，从而实现端口间的双向数据流。当EN为低电平时，转换器开关关闭，在端口之间存在一个高阻抗状态。除了电压转换，NCA9306-DVSR器件还可用于将400kHz总线与100kHz总线隔离开，方法是在快速模式通信过程中控制EN引脚以断开较慢总线的连接。

产品特性

•适用于I²C应用中的SDA和SCL线路的2位双向转换器

•与I²C和系统管理总线(SMBus)兼容

•可以实现以下电压之间的电平转换

1.2V VREF1和1.8V, 2.5V, 3.3V或5V VREF2

1.8V VREF1和2.5V, 3.3V或5V VREF2

2.5V VREF1和3.3V或5V VREF2

3.3V VREF1和5V VREF2

•在无方向引脚的情况下提供双向电压转换

•漏极开路I²C I/O端口(SCL1, SDA1, SCL2和SDA2)

•闩锁性能超过100mA，符合JESD78 II类规范

•ESD保护性能超出JESD22标准

o2000V人体充放电模型(A114-A)

o1000V充电器件模型(C101)

•工作温度：-40℃~105℃

•符合RoHS的封装：VSSOP-8, TSSOP-8

应用场景

•I²C, SMBus, PMBus, MDIO, UART, 低速SDIO, GPIO和其他双向信号接口

•服务器

•路由器（电信交换设备）

•个人计算机

•工业自动化

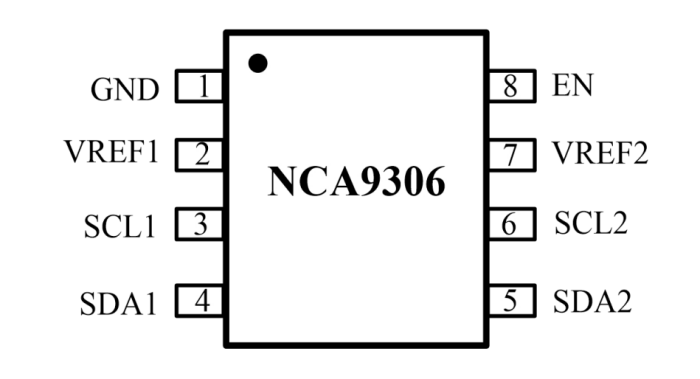

引脚

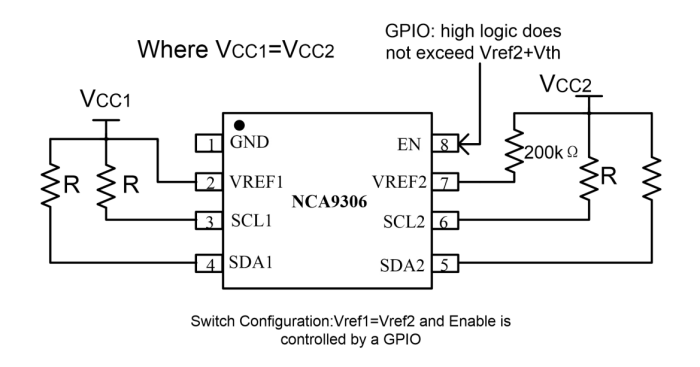

交换机配置

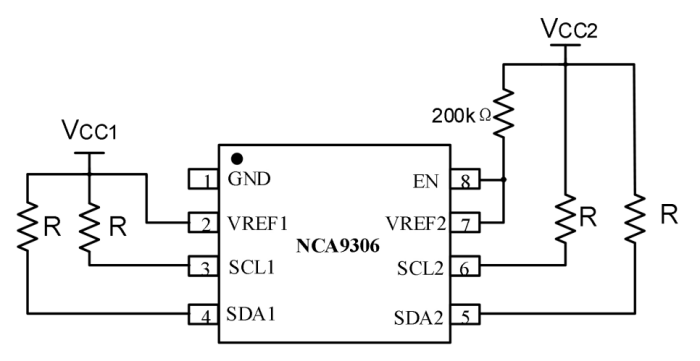

翻译配置

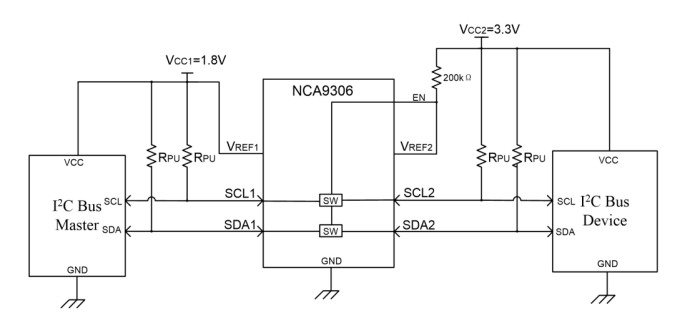

典型电路（开关始终启用）

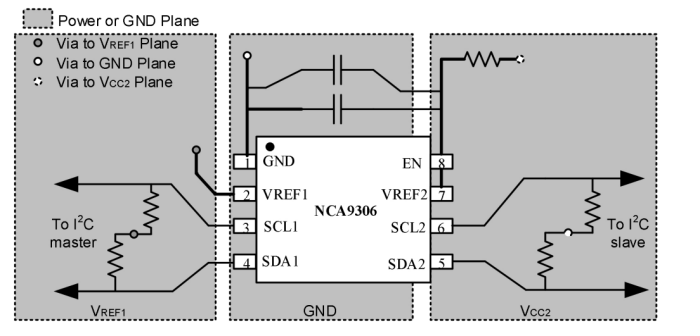

NCA9306布局示例
