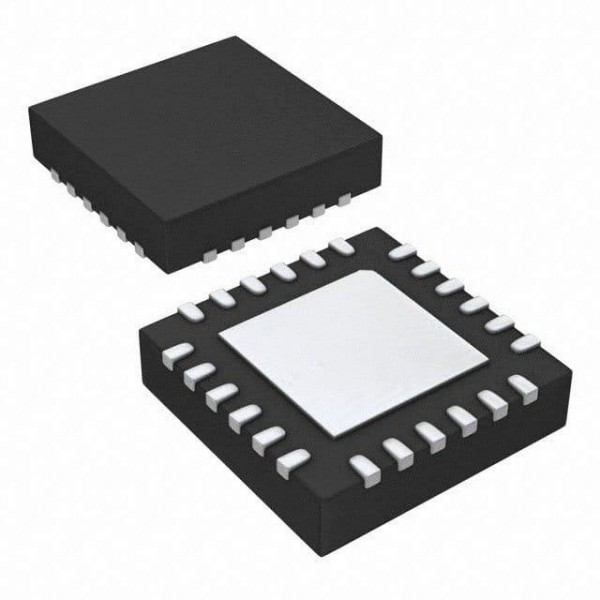

德州仪器LMX2491RTWR具有斜坡/线性调频生成功能的 6.4GHz 低噪声 RF PLL

LMX2491RTWR器件是一款具有斜坡/线性调频生成功能的低 噪声 6.4GHz 宽带 Δ-Σ 分数 N PLL。它由一个相位频 率检测器、可编程电荷泵以及适用于外部 VCO 的高频 输入组成。LMX2491RTWR广泛支持各类灵活的斜坡功能， 包括 FSK、PSK 和多达 8 段的可配置分段线性 FM 调 制配置文件。该器件具有精密 PLL 分辨率和快速斜升 功能，相位检测器速率高达 200MHz。LMX2491RTWR 允许 读回其任一寄存器。LMX2491RTWR 可由 3.3V 单电源供电 运行。此外，该器件支持电压高达 5.25V 的电荷泵， 无需使用外部放大器即可提供相位噪声性能得到改善的 简易解决方案。

特性

• -227dBc/Hz 标准化锁相环 (PLL) 噪声

• 500MHz 至 6.4GHz 宽带 PLL

• 3.15V 至 5.25V 电荷泵 PLL 电源

• 多用途斜坡/超宽带信号源生成功能

• 200MHz 最大相位检测器频率

• 频移键控/相移键控 (FSK/PSK) 调制引脚

• 数字锁检测

• 3.3V 单电源供电

应用

• 调频连续波 (FMCW) 雷达

• 军用雷达

• 微波回程

• 测试和测量

• 卫星通信

• 无线基础设施

• 适用于高速模数转换器/数模转换器 (ADC/DAC) 的 采样时钟

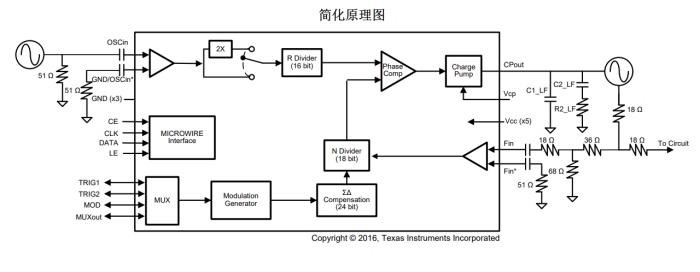

简化原理图

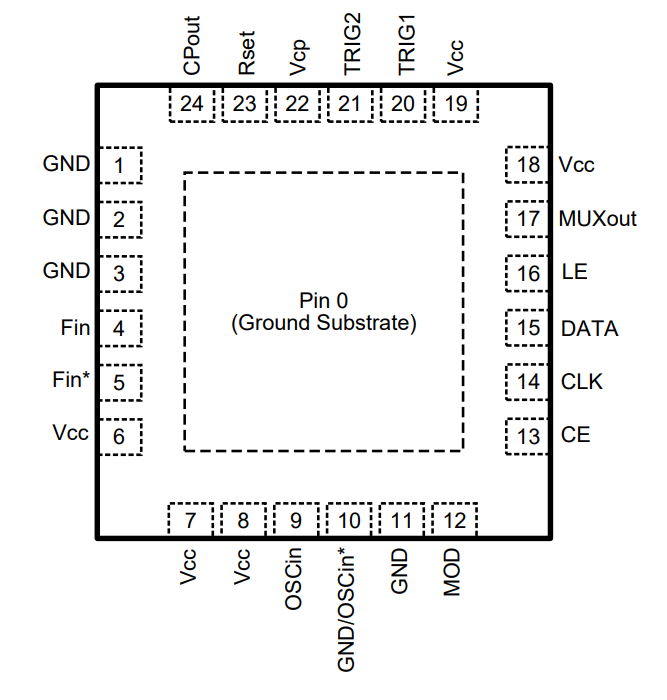

引脚

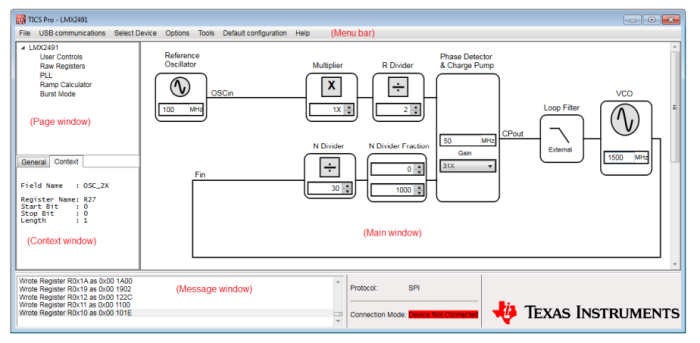

TICS Pro

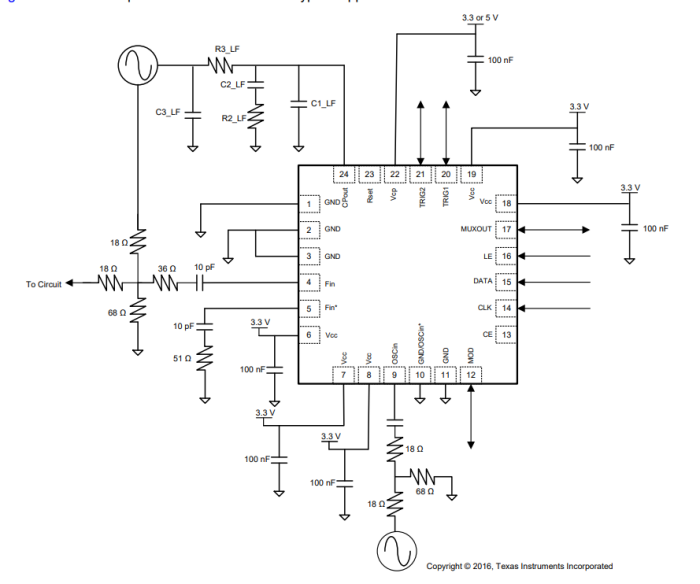

典型应用图

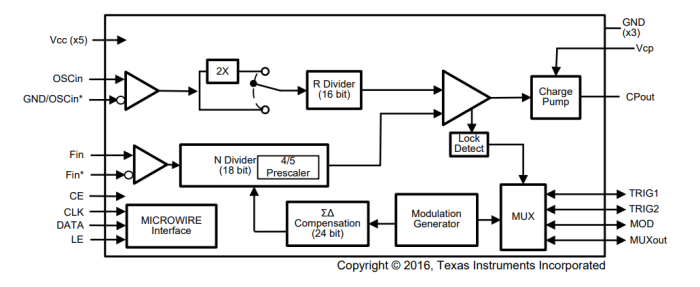

功能框图
