一文读懂TI德州仪器SN75176BP差动总线收发器工作原理和引脚功能

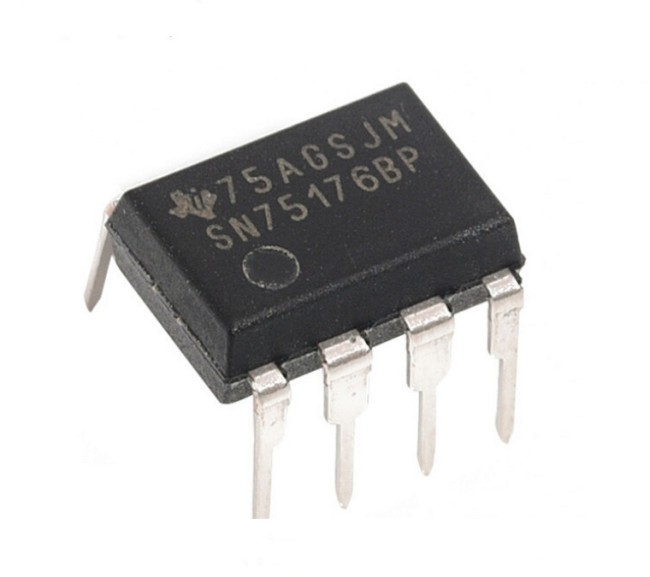

SN75176BP 差分总线收发器旨在实现多 点总线传输线路上的双向数据通信。这些器件专为平衡 传输线路而设计，符合 ANSI 标准 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建议 V.11 和 X.27。

SN75176BP 器件整合了一个三态差分线 路驱动器和一个差分输入线路接收器，两者均采用 5V 单电源供电。驱动器和接收器分别具有高电平有效和低 电平有效使能端，它们可以在外部连接在一起以用作方 向控制。驱动器差分输出端和接收器差分输入端在内部 连接以形成差分输入/输出 (I/O) 总线端口，这些端口用 于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这 些端口具有较宽的正负共模电压范围，使得该器件适用 于合用线应用。

驱动器旨在实现高达 60mA 的灌电流或拉电流。驱动 器具有正负电流限制和热关断功能，避免出现线路故障 状况。根据设计在大约 150°C 的结温下发生热关断。 接收器具有 12kΩ 的最小输入阻抗、±200mV 的输入 灵敏度和 50mV 的典型输入迟滞。

特性

• 双向收发器

• 符合或超出 ANSI 标准 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建议 V.11 和 X.27 的要求

• 适用于嘈杂环境中长距离总线线路上的 多点传输

• 三态驱动器和接收器输出

• 单独的驱动器和接收器使能端

• 宽正负输入/输出总线电压范围

• ±60mA 最大驱动器输出能力

• 热关断保护

• 驱动器正负电流限制

• 12kΩ 最小接收器输入阻抗

• ±200mV 接收器输入灵敏度

• 50mV 典型接收器输入迟滞

• 由 5V 单电源供电

应用

• 化学和气体传感器

• 数字标牌

• HMI（人机界面）

• 电机控制：交流感应、刷式和无刷直流、低电压和 高电压、步进电机和永磁体

• TETRA 基站

• 电信塔：远程电动倾斜单元 (RET) 和塔顶放大器 (TMA)

• 称重秤

• 无线中继器

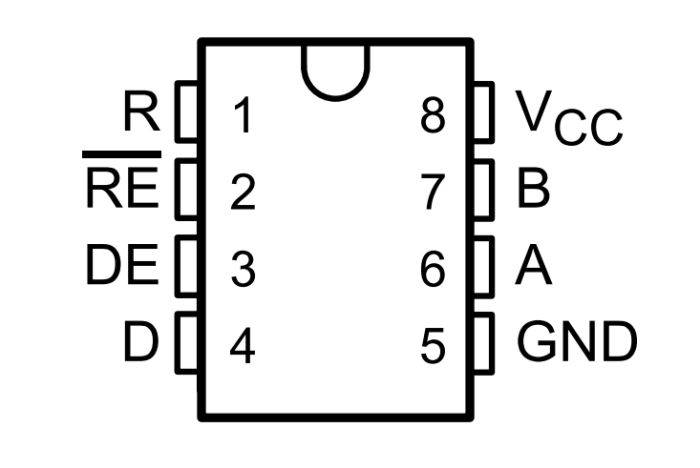

引脚

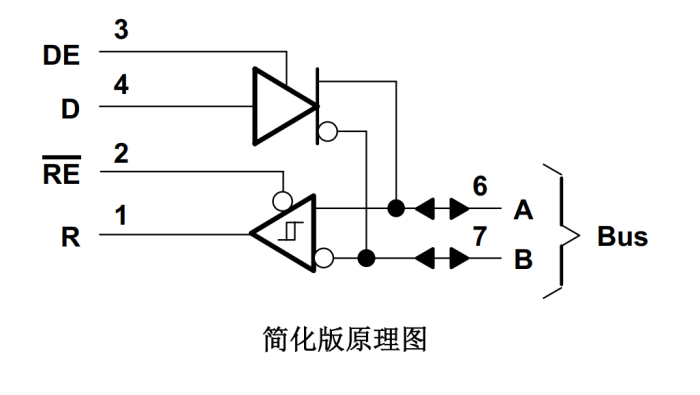

简化版原理图
