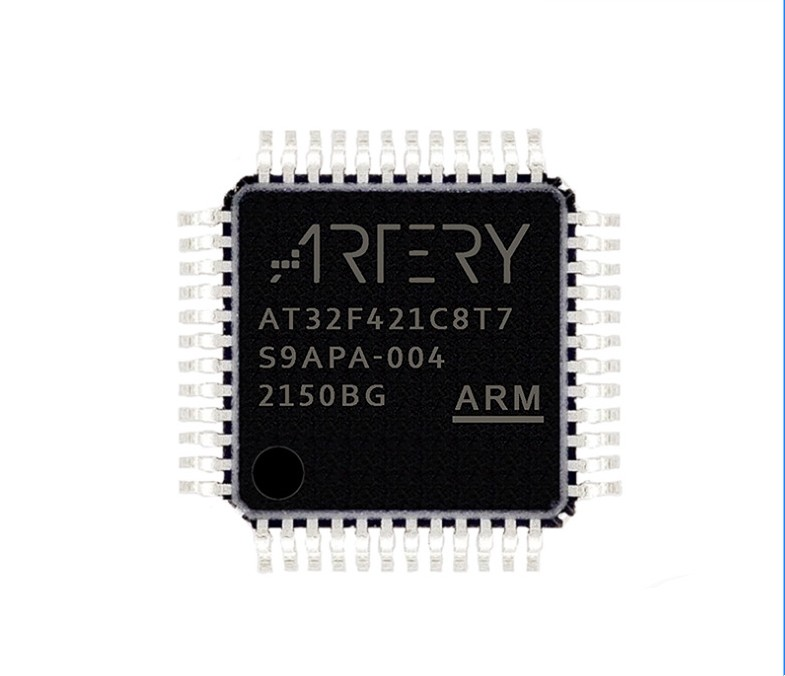

一文读懂雅特力AT32F421系列微控制器工作原理
雅特力AT32F421系列微控制器使用高性能的ARM® CortexTM-M4 32位的RISC内核，工作最大频率为120 MHz，CortexTM-M4内核具有一组DSP指令和提高应用安全性的一个存储器保护单元（MPU）。
AT32F421系列内置高速嵌入式存储器（高达64 K字节的闪存和16 K字节的SRAM），丰富的增强I/O 端口和联接到两条APB总线的外设。内置存储器可设置任意范围程序区受sLib保护，成为执行代码安 全库区。 器件包含1个12位的ADC、1个模拟比较器、5个通用16位定时器、和1个高级定时器，还包含标准和 先进的通信接口：多达2个I 2C接口、2个SPI接口（复用为I 2S接口）、2个USART接口、和1个红外 发射器。
AT32F421系列工作于-40 °C至+105 °C的温度范围，供电电压2.4 V至3.6 V，省电模式保证低功耗应 用的要求。
功能
内核：ARM® 32位CortexTM-M4 CPU
− 最高120 MHz工作频率，带存储器保护单元 （MPU），内建单周期乘法和硬件除法
− 具有DSP指令集
存储器
− 16 K字节到64 K字节的闪存程序/数据存储器
− 4 K字节的系统存储器作启动加载程序 （Bootloader）用，可一次性配置成一般用 户程序和数据区
− sLib：将指定之主存储区设为执行代码安全 库区，此区代码仅能调用无法读取
− 8 K字节到16 K字节的SRAM
CRC计算单元
复位和电源管理
− 2.4至3.6伏供电和I/O引脚
− 上电/断电复位（POR/PDR）
− 可编程电压监测器（PVD）
− 低功耗模式：睡眠、停机、待机，4个WKUP 引脚可唤醒待机模式
− 支持5个32位的后备寄存器
时钟管理
− 4至25 MHz晶体振荡器
− 内嵌经出厂调校的48 MHz RC振荡器 （25 °C达1 %精度，-40 °C至+105 °C达2 % 精度）
− PLL可灵活配置31至500倍频和1至15分频系 数
− 内嵌带校准的40 kHz RC振荡器
多达39个快速I/O
− 所有都可以映像到外部中断
− 几乎所有I/O可容忍5 V输入电压
− 所有均为快速I/O，寄存器存取速度最高fAHB
− 带校准功能的32 kHz晶体振荡器
5通道DMA控制器
1个12位2 MSPS A/D转换器，多达15个外部输入通道
1个比较器，带5个外部输入通道和1个内部参考电压
多达10个定时器
− 1个16位7通道高级定时器，有6通道PWM输 出，带死区控制和紧急停止功能
− 多达5个16位定时器，每个定时器最多达4个 用于输入捕获/输出比较/PWM或脉冲计数的通 道和增量编码器输入
− 1个16位基本定时器
− 2个看门狗定时器（独立的和窗口型的）
− 系统滴答定时器：24位递减计数器
ERTC：增强型RTC，具有闹钟、亚秒级精度、 及硬件日历
多达7个通信接口
− 2个I 2C接口（支持SMBus/PMBus）
− 2个USART接口；支持主同步SPI和调制解调 器控制；具有ISO7816接口、LIN、IrDA能力
− 2个SPI接口（50兆位/秒），2个均可复用为 I 2S接口
− 红外发射器
串行线调试（SWD）接口
96位的芯片唯一码（UID）
温度范围：-40至+105 °C
封装
− LQFP48 7 x 7 mm
− LQFP32 7 x 7 mm
− QFN32 5 x 5 mm
− QFN32 4 x 4 mm
− QFN28 4 x 4 mm
− TSSOP20 6.5 x 4.4 mm

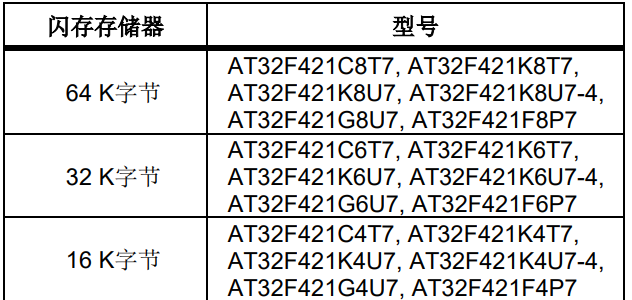

型号列表

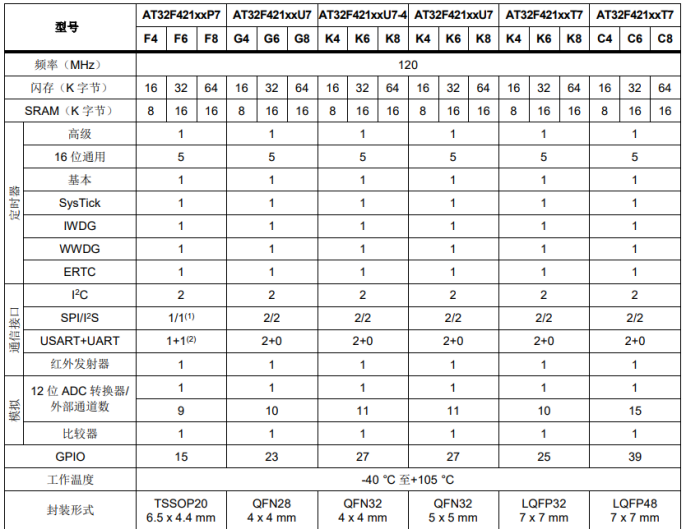

AT32F421 系列器件功能和配置

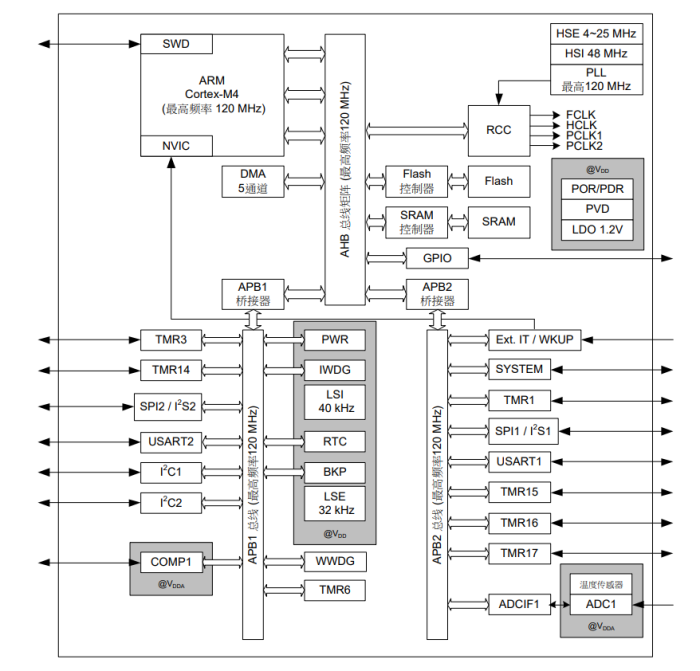

AT32F421 系列功能框图

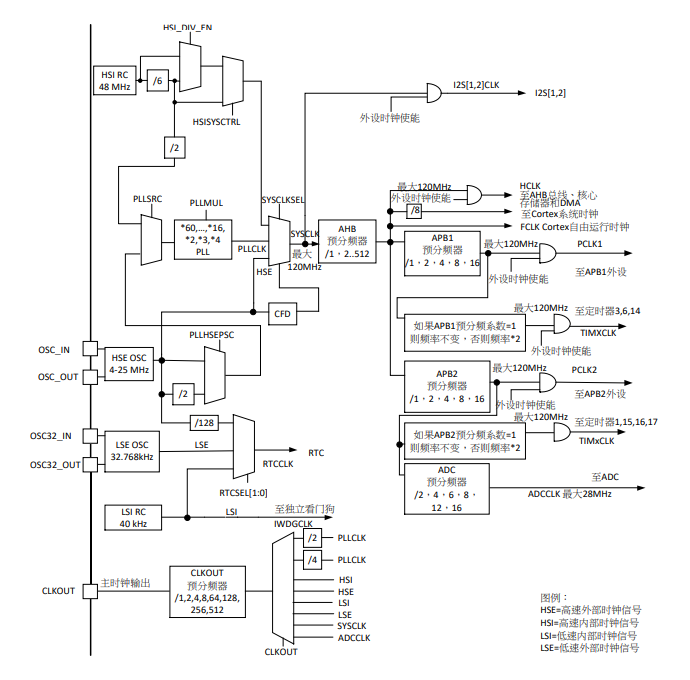

时钟树

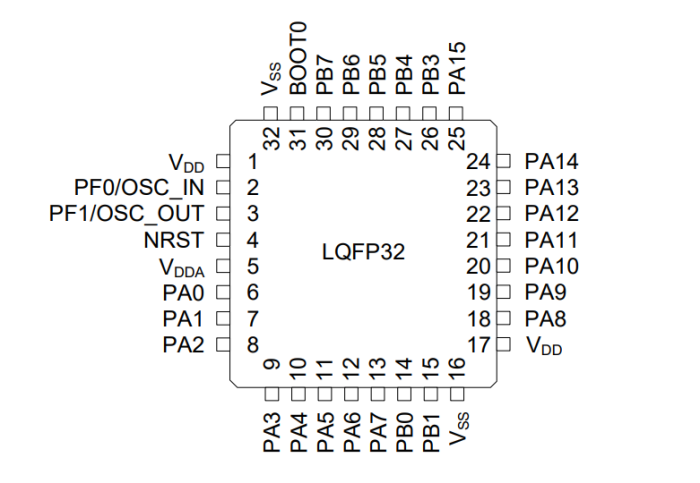

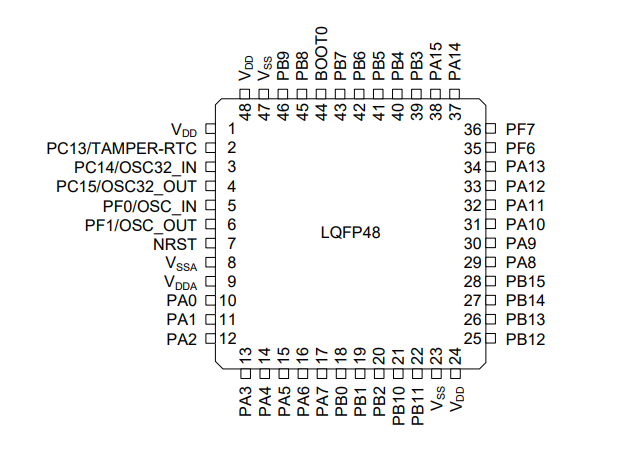

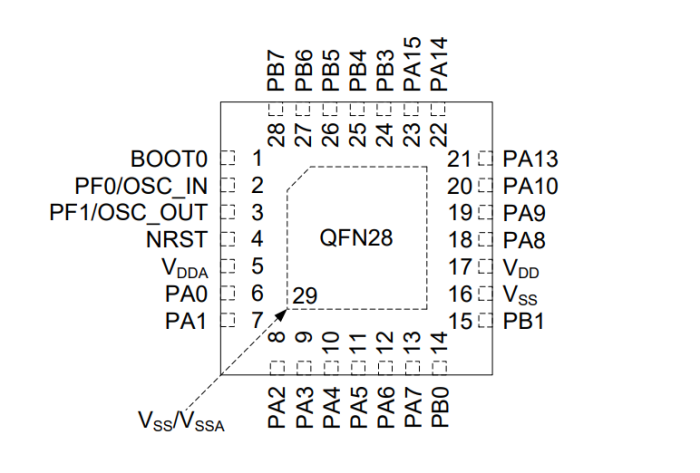

AT32F421 系列引脚
