一文搞懂飞特帝亚FT601Q-B-T USB芯片，工作原理+参数+应用电路图

飞特帝亚FT601Q-B-T是一款USB 3.0到FIFO接口桥接芯片。

代理商永芯易科技：如有飞特帝亚FT601Q-B-T采购需求可通过联系客服获取芯片产品规格书或芯片样品测试（样品测试：终端厂家专享，需提供公司信息）。

特征

支持USB 3.0超高速（5Gbps）/USB

2.0高速（480Mbps）/USB 2.0全速

传输速度（12Mbps）。

支持的USB传输类型：

控制/批量/中断

最多8个可配置端点（PIPE）。

支持2个并行从FIFO总线协议

245和FIFO模式，FT601带32位

并行接口的数据突发率上升

至400MB/s。

支持4个输入通道和4个输出通道

在FIFO总线连接上。

内置16kB FIFO数据缓冲RAM。

支持远程唤醒功能。

支持多电压I/O：1.8V、2.5V和3.3V。

可配置GPIO支持。

内部LDO 1.0V调节器。

集成上电复位电路。

用户可编程USB描述符。

支持电池充电规范BC1.2电池充电

侦查

提供FT600-16位/FT601-32位FIFO接口。

工业操作温度范围：-40至85⁰C

提供紧凑型无铅QFN-76（32位）和QFN56（16位）封装（均符合RoHS）

应用场合

将旧版外围设备升级到USB

利用USB增加系统模块性

基于PLD/FPGA的设计与USB 3.0的接口

USB 3.0数据采集

USB 3.0数字摄像机接口

USB 3.0数码相机

打印机/扫描仪的USB 3.0接口

医疗/工业成像设备

USB 3.0仪器

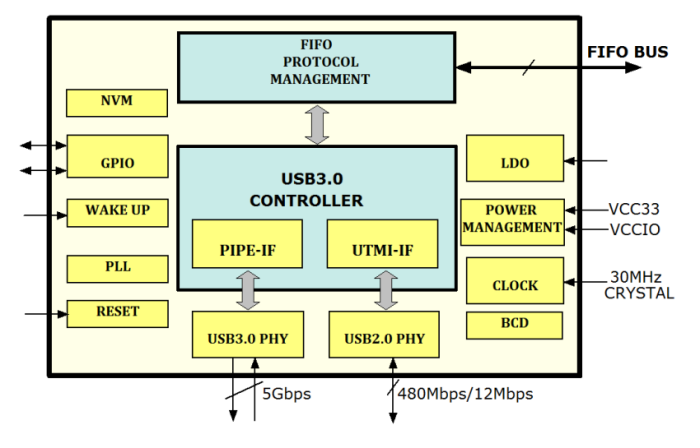

方框图

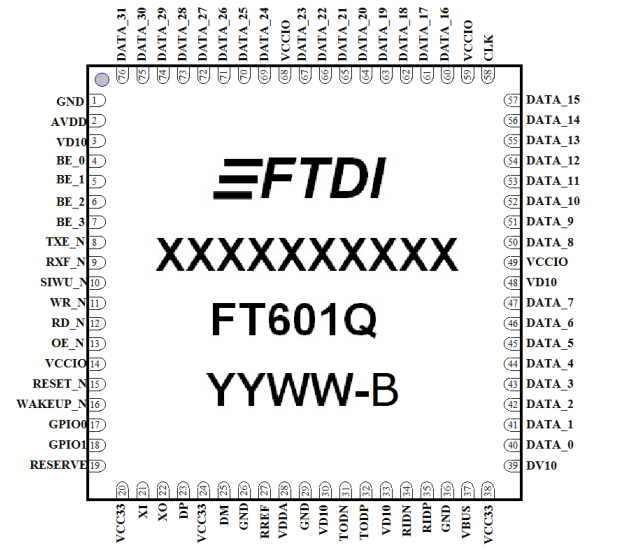

引脚

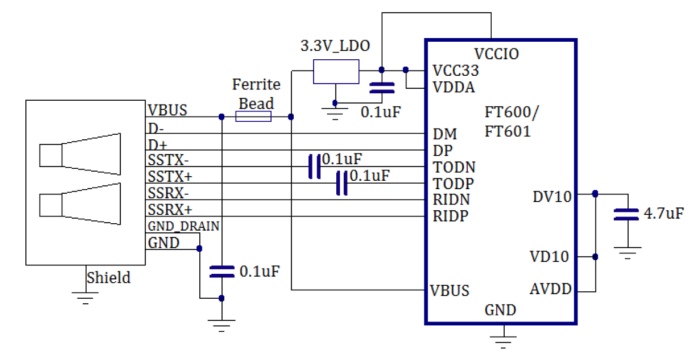

总线供电配置-3.3V I/O电路图

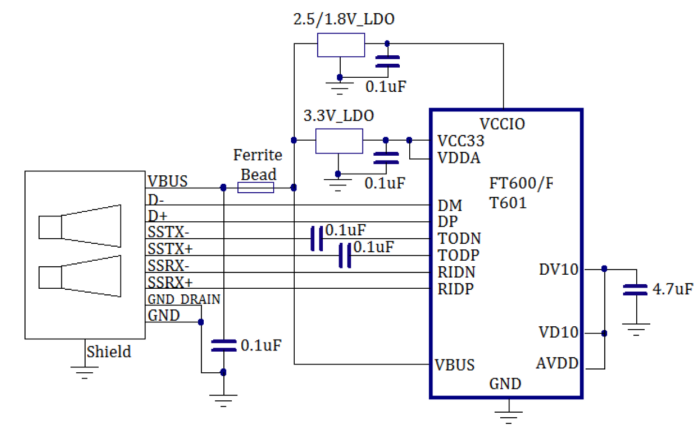

总线供电配置-2.5V/1.8V I/O电路图

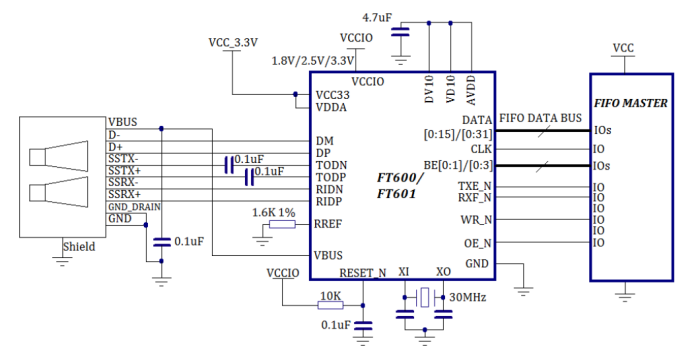

FT600/FT601连接到FIFO主接口（多通道FIFO模式）

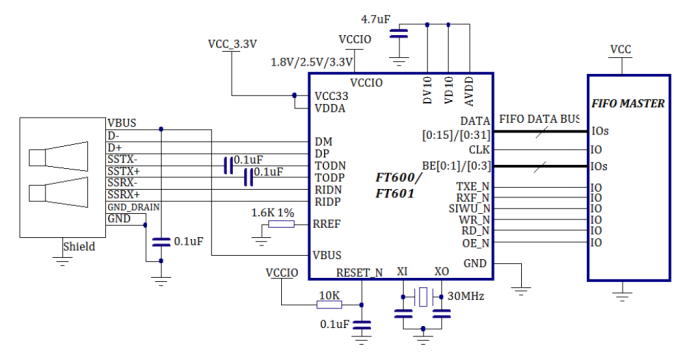

FT600/FT601连接到FIFO主接口（245同步FIFO模式）
