一文搞懂ADI亚德诺AD7680ARMZ模数转换芯片ADC，特性+工作原理+应用场景
AD7680是一款16位、快速、低功耗、逐次逼近型ADC， 采用2.5 V至5.5 V单电源供电，最高吞吐量可达100 kSPS。 该器件内置一个低噪声、宽带宽采样保持放大器，可处理7 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。 该器件无流水线延迟。
AD7860采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。 基准电压从VDD获得， 从而为ADC提供了最宽的动态输入范围， 因此，其模拟输入范围为0至VDD。 转换速率取决于SCLK频率。
优势和特点
高吞吐速率： 100 kSPS
额定电压 VDDof 2.5 V 至 5.25 V
低功耗:
3 mW（典型值、100 kSPS、2.5 V电源）
-3.9 mW（典型值、100 kSPS、3 V电源）
16.7 mW（典型值、100 kSPS、5 V电源）
宽输入带宽： 信噪比：86 dB（10 kHz输入频率）
灵活的功耗/串行时钟速度管理
无流水线延迟
高速串行接口：SPI®/QSPI™/µWire/DSP兼容
待机模式： 0.5 µA（最大值）
6引脚SOT-23和8引脚MSOP封装
应用
过程控制
电池供电系统：
个人数字助理
医疗仪器
移动通信
远程数据采集系统
高速调制解调器
光敏元件

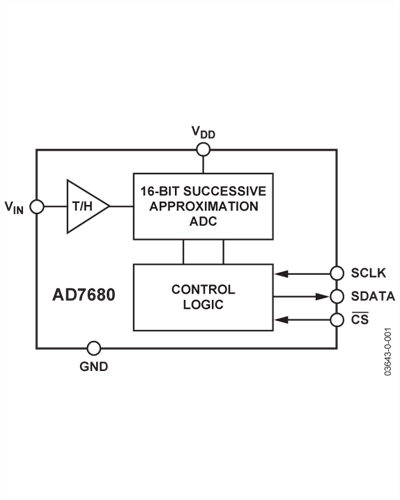

功能框图

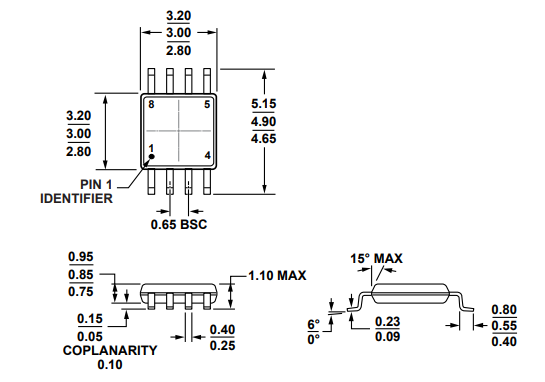

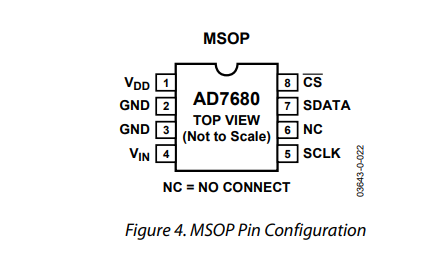

引脚封装

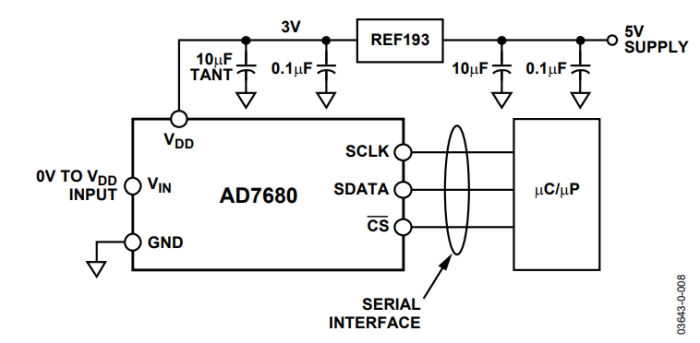

典型连接图
