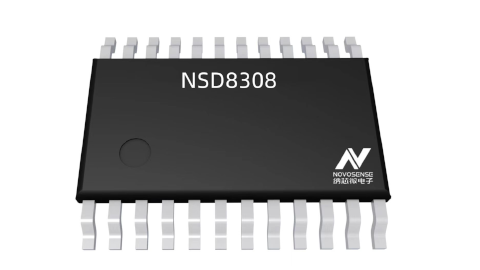

特征+工作原理+应用场景，一文了解纳芯微NSD8308-Q1HTSXR驱动芯片
NSD8308-Q1HTSXR是一款多通道半桥驱动芯片，内部集成8通道半桥，通过灵活配置，芯片可以支持多种不同的负载类型包括直流有刷电机，步进电机，继电器和LED等。该芯片内置PWM生成器，仅通过SPI即可实现配置PWM频率与占空比以达到控制负载的功能，可应用于直流有刷电机软启动与LED调光等；同时该产品提供智能诊断功能，帮助车机系统判断负载连接状态，如果出现断线或者短路情况，外部MCU可以通过芯片内部寄存器获取独立通道的报错信息。
NSD8308-Q1HTSXR特性
• 宽工作电压范围4.5V –36V（耐压40V）
• 导通电阻（HS + LS）1.5 Ω
• 峰值电流1.3A
• PWM生成器支持可配置频率与占空比
• 开路诊断
• 欠压保护与过压保护
• 工作温度：-40°C~125°C
• AEC-Q100认证
NSD8308-Q1HTSXR应用场景
• 汽车车身控制器
• 汽车区域控制器
• 汽车空调控制器

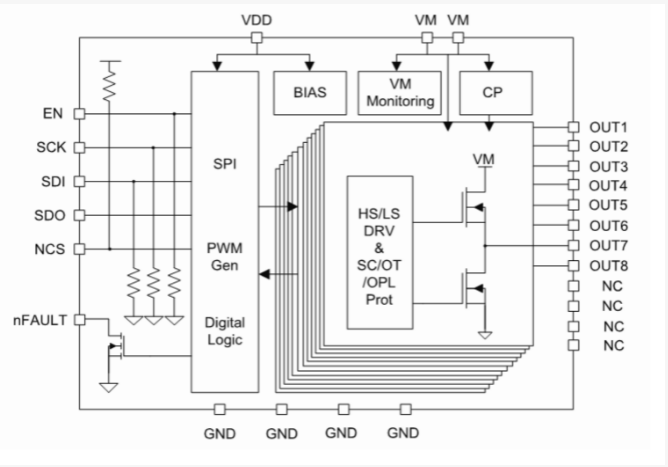

NSD8308-Q1HTSXR功能框图
纳芯微代理商永芯易科技：如有采购需求可通过联系客服：4008-622-911或关注我司获取芯片产品规格书或芯片样品测试（样品测试：终端厂家专享，需提供公司信息）最终解释权归我司所有。
