电路技术！基于51单片机DTH11温湿度测量仪protues仿真设计
基于51单片机DTH11温湿度测量仪protues仿真设计
仿真原版本：protues 8.9
程序编译器：keil4/keil 5
编程语言：C语言
设计编号：S0022
功能说明：
运用所学单片机知识，完成温湿度信号的测量。
要求如下：
单片机系统选择使用AT89C51，温度传感器采用DHT11，将温湿度传感器DHT11采集到的温度及湿度值数据显示在LCD显示器上。

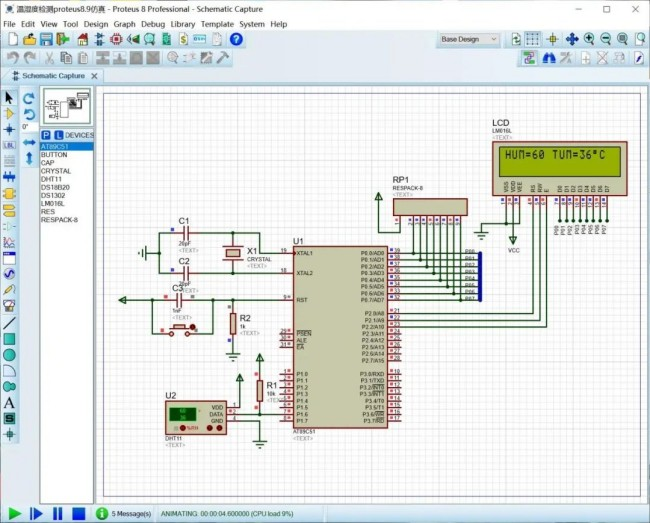

仿真电路：

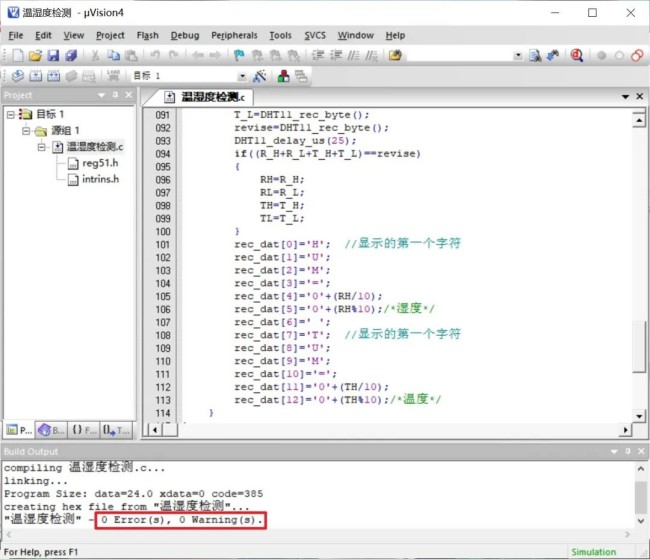

程序设计：
