一文读懂AP2005SPER DC-DC电源芯片——CHIPOWN芯朋微代理商永芯易
AP2005SPER是电流模式 DC-DC 升压转换器。它是内 置 0.05Ω 功率 MOSFET 的 PWM 电路使转换器高 效率。内部补偿电路也减少多达 6 个外部器件。 误差放大器的同相输入端连接到一个精准的 0.6V 基准电压。内部软启动功能，可降低浪涌电流。 AP2005SPER适应于 SOP8-PP 封装，为应用领域节省 PCB 空间。
AP2005SPER应用
充电器
液晶显示器
数码相机
手持设备
便携产品
AP2005SPER特性
可调输出到9V
内部固定PWM频率：1MHz
反馈参考电压精度：0.6V (±2%)
内部集成0.05Ω，4.5A，12V功率MOSFET
关机电流：0.1μA
过温保护
过压保护
可调过流保护：0.7A~ 4.5A
封装SOP8-PP

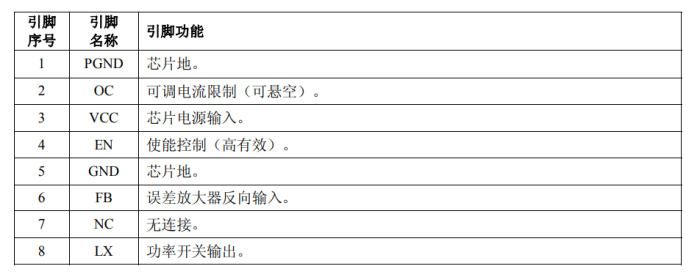

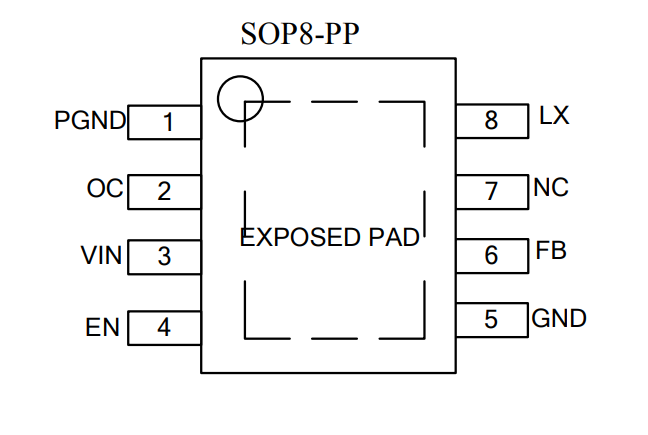

引脚和引脚功能

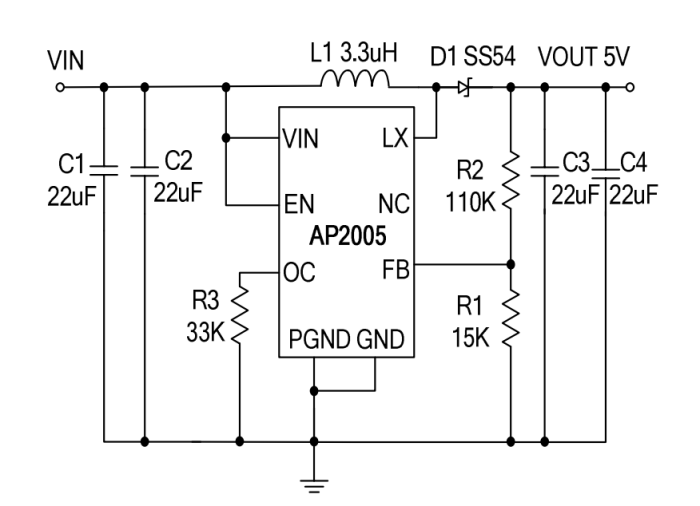

典型应用电路图

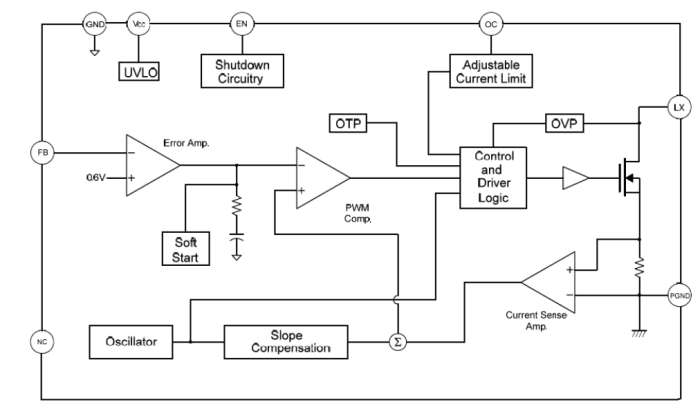

方框图
相关推荐
-
-

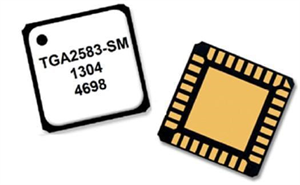

Qorvo射频功率放大器芯片TGA2583-SM的工作原理、参数、引脚以及应用场景
