LMH6517包含两个高性能、数字控制的可变增益放大器(DVGA)。它被设计用于窄带和宽带中频采样应用。通常,LMH6517在广泛的混合信号和数字通信应用中驱动高性能ADC,例如移动无线电和蜂窝基站,其中需要自动增益控制(AGC)来增加系统动态范围。
LMH6517的每个通道都有一个独立的数字控制衰减器和一个高线性差分输出放大器。每个块都经过了优化,以实现低失真和最大的系统设计灵活性。每个通道都可以单独禁用以节省电源。
LMH6517数字控制衰减器在31.5dB范围内提供精确的0.5dB增益步长。提供片上数字锁存器用于本地存储增益设置。同时提供串行和并行编程选项。还提供了脉冲模式,其中简单的向上或向下命令可以一步一步地改变增益。
输出放大器具有差分输出,允许单个5V电源上的大信号摆动。当驱动滤波器或模数转换器时,低阻抗输出提供了最大的灵活性。

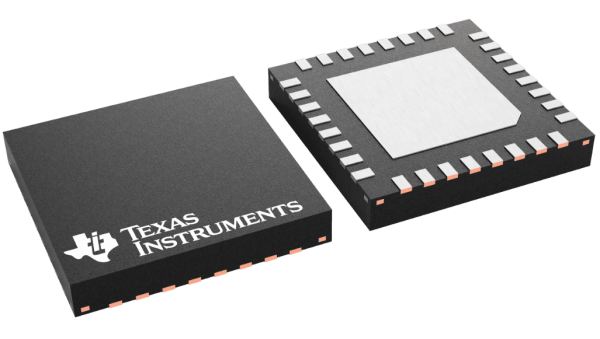

LMH6517在−40°C至+85°C的工业温度范围内运行。LMH6517有32引脚、热增强、WQFN封装。
特性
精确的0.5dB增益步长
200Ω 电阻,差分输入
低阻抗、差分输出
禁用每个通道的功能
并行增益控制
SPI兼容串行总线
双线脉冲模式控制
片上寄存器存储增益设置
线性和相位对增益设置的低灵敏度
单个5V电源电压
小型WQFN封装
关键规格
OIP3:43dBm@200MHz
噪声系数5.5dB
增益步长为0.5dB
增益步长精度:0.05dB
频率范围为1200 MHz
每个通道的供电电流为80mA

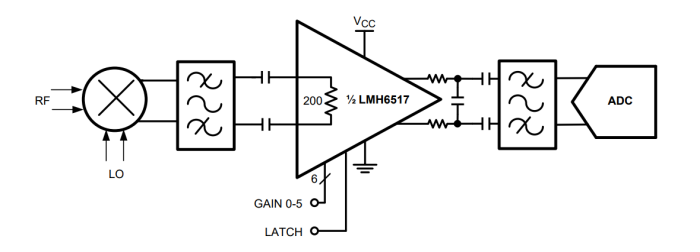

典型应用图
引脚配置图

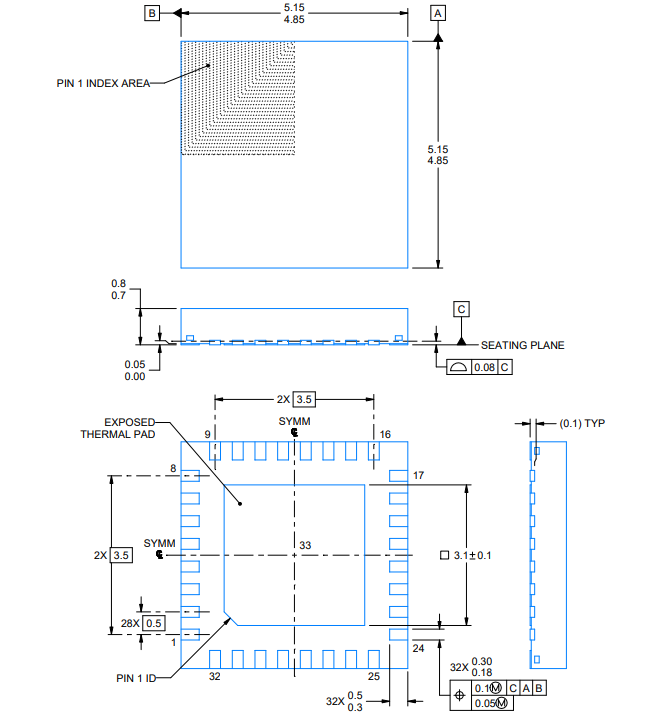

封装
