TI德州仪器BQ32000具有电池备份和涓流充电功能的串行实时时钟 (RTC)
BQ32000设备是行业标准实时时钟的兼容替代品。
BQ32000配备了带集成涓流充电器的自动备用电源。备用电源可以使用电容器或不可充电电池来实现。BQ32000具有从–63 ppm到+126 ppm的可编程校准调整。BQ32000寄存器包括指示RTC振荡器状态的OF（振荡器故障）标志，以及允许主机处理器禁用振荡器的STOP位。时间寄存器通常每秒更新一次，同时更新所有寄存器以防止计时故障。BQ32000包括自动闰年补偿。
特性
自动切换到备用电源
I2C接口支持高达400 kHz的串行时钟
使用32.768-kHz晶体，具有–63 ppm至
+126 ppm调整
集成振荡器故障检测
8引脚SOIC封装
–40°C至85°C环境工作温度
应用
通用消费类电子产品
参数

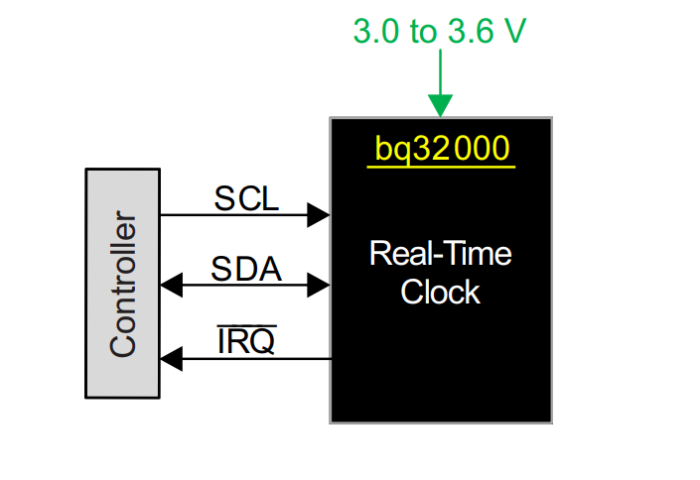

BQ32000简化示意图

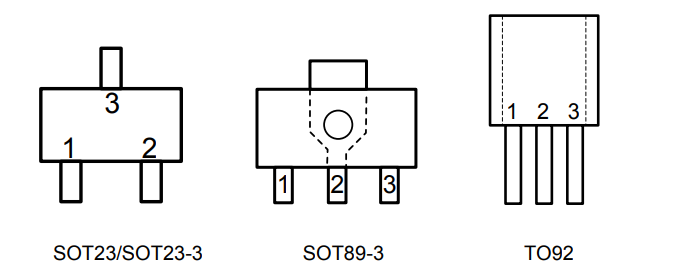

封装引脚
功能框图

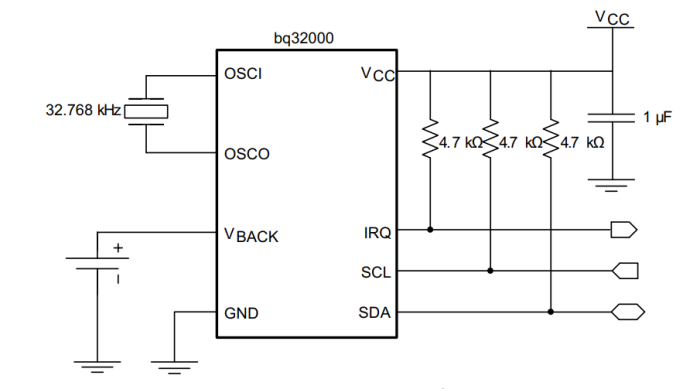

应用示意图
相关推荐
-
-

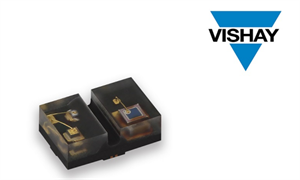

Vishay威世推出基于VCSEL的新款高性能反射式光传感器
