TI德州仪器TLV365-Q1零交叉、轨到轨输入和输出 CMOS 运算放大器的介绍、参数和应用领域
TI德州仪器生产的TLV365-Q1 和 TLV2365-Q1 器件 ( TLVx365-Q1) 是零交叉、轨到轨输入和输出 CMOS 运算放大器系列，针对低电压和成本敏感型应用进行了优化。得益于低噪声 (4.5nV/√Hz) 和高速运行（50MHz 增益带宽）特性，此类器件成为在低侧电流检测、音频、信号调节和传感器放大等应用中驱动采样模数转换器 (ADC) 的理想之选。
特殊功能包括出色的共模抑制比 (CMRR)、无输入级交叉失真、高输入阻抗和轨到轨输入和输出摆幅。输入共模范围同时包括正负电源。输出电压摆幅在电源轨的 10mV 以内。
TLVx365-Q1 的额定工作温度范围为 −40°C 至 +125°C。
特性
符合 AEC-Q100 标准
温度等级 1：–40°C 至 +125°C
增益带宽：50MHz
零交叉失真拓扑：
输入超出电源轨 100mV
CMRR：115dB（典型值）
轨至轨输入和输出
噪声：4.5nV/√Hz
压摆率：27 V/µs
快速稳定：0.2µs 至 0.01%
精度:
温漂2µV/°C（最大值）
输入偏置电流：20pA（最大值）
工作电压：2.2V 至 5.5V
应用
• HEV/EV 直流/直流转换器
• 混合动力汽车/电动汽车逆变器和电机控制
• HEV/EV 车载充电器 (OBC) 和无线充电器
• 电动涡轮/增压器
• 汽车 HVAC 压缩机模块
• 手势识别
参数

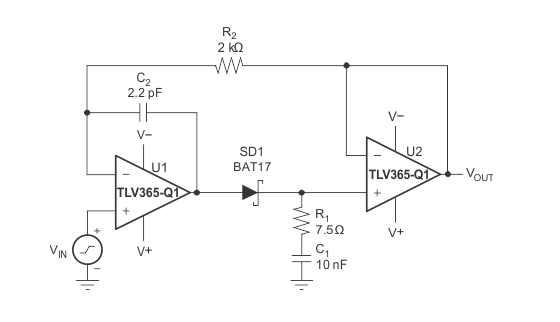

快速趋稳峰值检测器

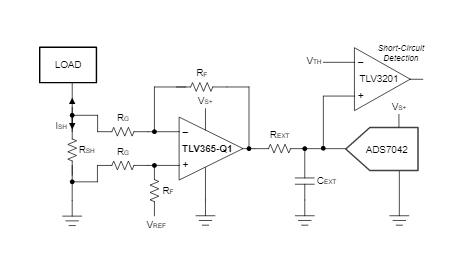

TLVx365-Q1 用于电流检测

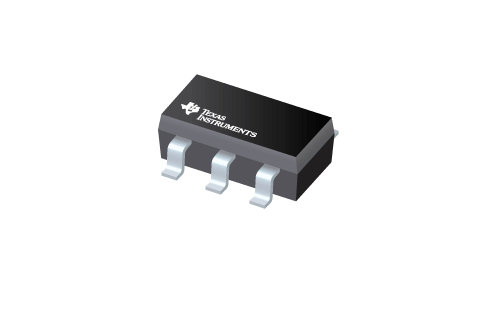

封装引脚

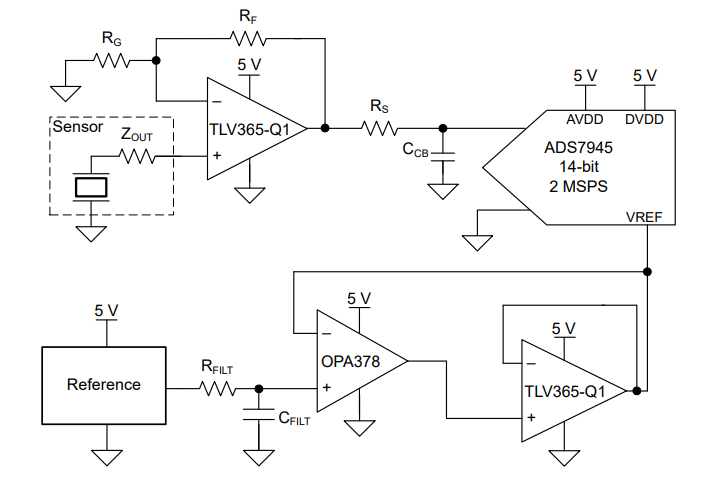

TLVx365-Q1ADC驱动器和参考缓冲器
