ST意法M24512系列 512 Kbit串行I2C总线EEPROM的详细介绍和应用说明

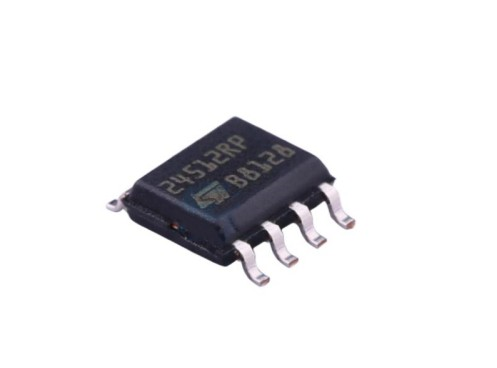

ST意法生产的M24512是一个512 Kbit I2C兼容EEPROM（电可擦可编程存储器），组织为64 K×8位。

M24512-W可以在2.5 V至5.5 V的电源电压下工作，M24512-R可以在1.8 V至5.5伏的电源电压上工作，M2452-DF可以在1.7 V至5.5 V.所有这些设备在–40°C/+85°C的环境温度范围内以1 MHz（或更低）的时钟频率工作。

M24512-D提供了一个附加页面，称为识别页面（128字节）。标识页可用于存储敏感的应用程序参数，这些参数可以（稍后）永久锁定在只读模式下。

M24512特性

兼容以下I2C总线模式：

1兆赫

400千赫

100千赫

内存阵列：

512 Kbit（64 Kbyte）的EEPROM

页面大小：128字节

附加可写锁定页面（M24512-D订单代码）

单电源电压和高速：

1.7 V至5.5 V的1 MHz时钟

写入时间：

5毫秒内的字节写入

在5毫秒内写入页面

工作温度范围：

-40°C至+85°C

随机和顺序读取模式

整个内存阵列的写保护

增强的ESD/闭锁保护

超过400万个写入周期

200多年的数据保留

包装：

SO8

TSSOP8

UFDFPN8

WLCSP

未打磨晶片（每个晶片都经过测试）

M24512应用

Home Projector

OTT媒体播放器

电视

遥控器

音箱

封装引脚

方框图
