ST意法ST1PS01同步降压变换器介绍、特性、应用以及原理图
ST意法生产的ST1PS01是一款Nano-Quiescent同步整流降压转换器，能够提供高达400mA的输出电流，输入电压范围为1.8V至5.5V。该产品专为高效率及对PCB尺寸和对厚度有要求的应用而设计。 可以使用两个数字控制输入设置输出电压，也可以动态选择1.8 V至3.3 V的VOUT。由于增强的PCC（峰值电流控制），ST1PS01仅使用2.2μH电感和两个小电容即可实现极高的效率转换。 实现先进的设计电路以最小化静态电流该器件采用Flip-Chip芯片封装。
ST1PS01特性
VIN=3.6 V时500 nA输入静态电流（没有开关频率）
1mA负载时典型效率为94％(VIN=3.6 V, VOUT=3.3 V)
100%占空比
输入电压范围为1.8 V至5.5 V
欠压锁定：1.57 V (VINfalling, typ.)
输出电流能力高达400 A
低功率控制操作，以实现最佳效率
嵌入式软启动电路
微小的外部元件：L =2.2μH typ.
可选输出电压：1.8 V至3.3 V
输出电压电源良好
±1.5％输出电压精度(VOUT, TA=25 °C)
动态电压选择（D0，D1）
采用Flip-Chip芯片封装
ST1PS01应用
健身追踪器
增强现实（AR）头盔和眼镜
智能手表
耳机
遥控器
无线连接
建筑安全和保障
Disposable
Indoor Localization and Warehouse Logistics
托盘和集装箱追踪
物联网标签和跟踪设备
货物保障

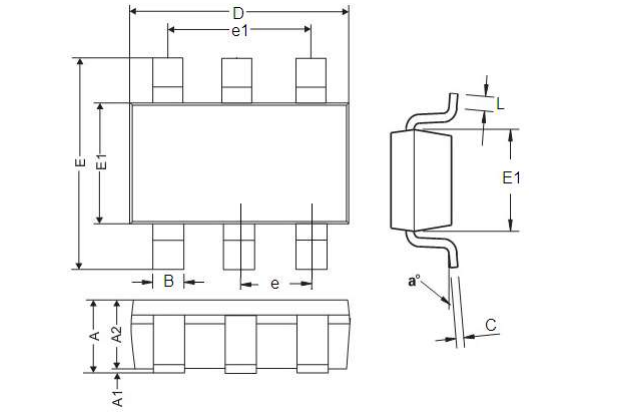

ST1PS01封装
ST1PS01方框图

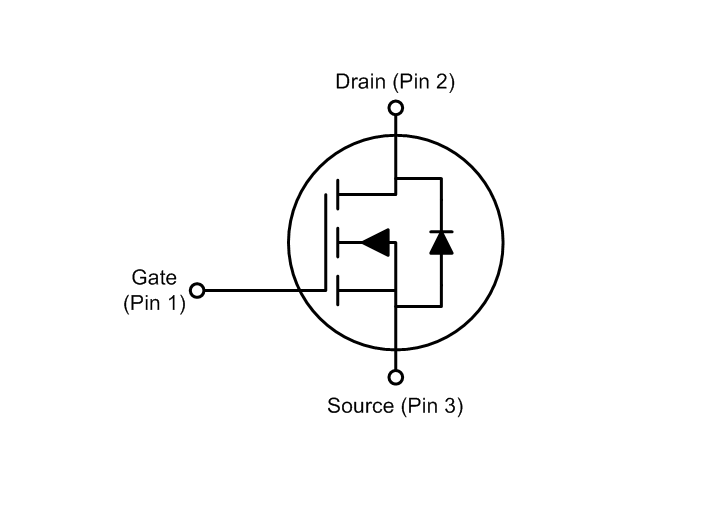

ST1PS01应用框图
如果您需要采购或者了解ST意法半导体和其他进口品牌相关芯片产品的数据手册、规格书、价格、样品测试请联系我们。
推荐产品+
相关推荐
-
-

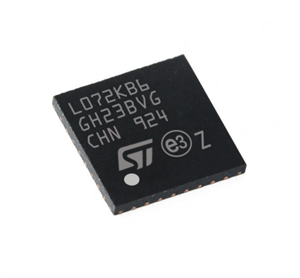

一文读懂意法半导体STM32L072KBU6单片机的应用、参数、优缺点和引脚封装图
