ATMEGA8A-AU是MICROCHIP微芯生产的一款基于AVR®增强RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega8A实现了接近每MHz 1 MIPS的吞吐量。这使得系统设计者能够针对功耗与处理速度来优化设备。
AVR®核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的体系结构是更多的高效代码,同时实现比传统CISC微控制器快十倍的吞吐量。
ATMEGA8A-AU具有读写功能的8 KB系统内可编程闪存、512 B EEPROM、1 KB SRAM、23条通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、串行可编程USART、一个面向字节的双线串行接口,一个具有10位精度的6通道ADC(TQFP和QFN/MLF封装中的8个通道),一个可编程看门狗定时器具有内部振荡器、SPI串行端口和五种软件可选的省电模式。
如果需要采购原装ATMEGA8A-AU器件,或者查看更多PDF文档,可以联系我们。
规格参数
功能特点
高性能、低功耗AVR 8位微控制器
•高级RISC体系结构
–130条功能强大的指令-大多数单时钟周期执行
–32 x 8个通用工作寄存器
–完全静态运行
–16 MHz时的吞吐量高达16 MIPS
–片上2周期乘法器
•高耐久性非易失性内存段
–8 KB系统内自编程闪存
–512B EEPROM
–1 KB内部SRAM
–写入/擦除周期:10000闪存/100000 EEPROM
–数据保留期:85°C下20年/25°C下100年(1)
–具有独立锁位的可选引导代码部分
•通过片上引导程序进行系统内编程
•真正的边写边读操作
–软件安全编程锁
•Microchip QTouch®
库支持
–电容式触摸按钮、滑块和滚轮
–QTouch和QMatrix采集
–多达64个感应通道
•外围功能
–两个带独立预分频器的8位定时器/计数器,一个比较模式
–一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
–带有独立振荡器的实时计数器
–三个PWM通道
–TQFP和QFN/MLF封装中的8通道ADC
©2018微芯片技术股份有限公司产品介绍摘要40001991A-第1页
•八通道10位精度
–PDIP封装中的6通道ADC
•六通道10位精度
–面向字节的双线串行接口
–可编程串行USART
–主/从SPI串行接口
–带独立片上振荡器的可编程看门狗定时器
–片上模拟比较器
•特殊的微控制器功能
–通电复位和可编程的烧坏检测
–内部校准RC振荡器
–外部和内部中断源
–五种睡眠模式:空闲、ADC降噪、省电、断电和待机
•I/O和软件包
–23条可编程I/O线
–28引线PDIP、32引线TQFP和32焊盘QFN/MLF
•工作电压
–2.7-5.5伏
•速度等级
–0-16 MHz
•4 MHz、3V、25°C时的功耗
–激活:3.6 mA
–空闲模式:1.0 mA
–断电模式:0.5μA
引脚配置

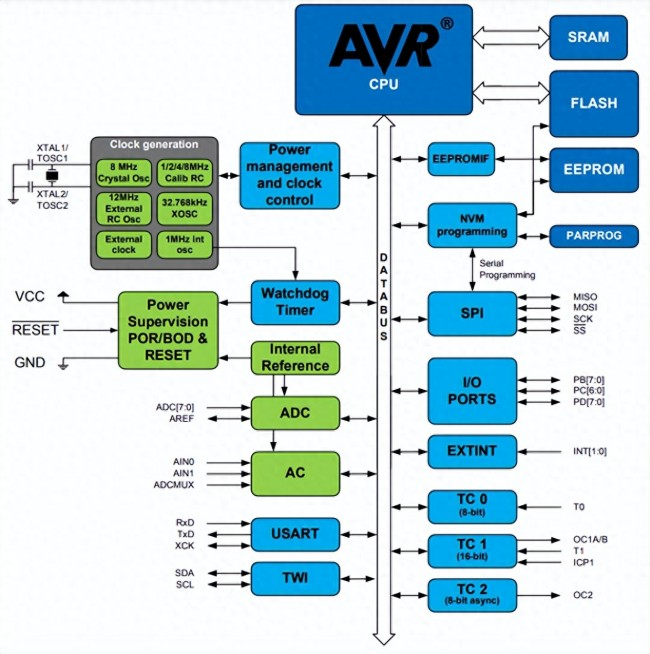

功能框图
封装设计参数
ATmega8A-AU 是一款8位 AVR 微控制器。它是AVR系列中的一员,广泛用于嵌入式系统、自动控制、电子项目等各种应用中。
8位微控制器: 它是一个8位微控制器,具有处理8位数据的能力。它适用于许多低至中等复杂度的控制和计算任务。
闪存存储器: 芯片内置8KB的闪存(Flash)存储器,用于存储程序代码。这使得用户可以将程序代码烧录到芯片中,并随时进行更新。
SRAM内存: 配备1KB的静态随机存取存储器(SRAM),用于存储变量和运行时数据。
EEPROM存储器: 芯片还内置512字节的电可擦除可编程只读存储器(EEPROM),用于存储非易失性数据,如配置参数、校准值等。
低功耗模式: 芯片具有多种低功耗模式,适用于节能要求高的应用,有助于延长电池寿命。
多种通信接口: ATmega8A-AU 集成了串行通信接口,包括USART(异步串行通信)和SPI(串行外设接口),方便与其他设备进行通信。
数字和模拟I/O: 芯片具备数字输入/输出引脚和模拟输入引脚,可以与传感器、执行器等设备进行连接。
定时器和计数器: 芯片拥有多个定时器和计数器,用于生成精确定时、测量时间间隔等应用。
外部中断: ATmega8A-AU 支持外部中断引脚,可用于检测外部事件并触发相应的处理。
应用范围: 该微控制器广泛应用于嵌入式系统、传感器接口、电机控制、自动化设备、家电等各种应用领域。
