51单片机汽车胎压大气气压测量仪仿真设计_数码管显示
51单片机汽车胎压大气气压测量仪仿真设计_数码管显示
仿真原版本：proteus7.8
程序编译器：keil4/keil 5
编程语言：C语言
设计编号：S0018
功能描述：
本课程设计用MPX4115传感器来检测压力参数，ADC0832进行模数转换后，利用单片机AT89C52进行数据处理后，用四个八段数码管显示压力值。压力测量的量程在15.3KPA~114.9KPA，分度值位0.1kpa。经过处理后胎压值正常显示70-240KPA。

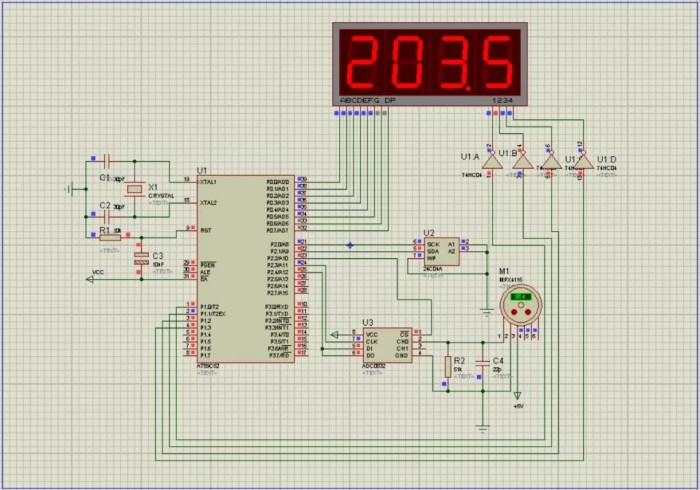

仿真电路：

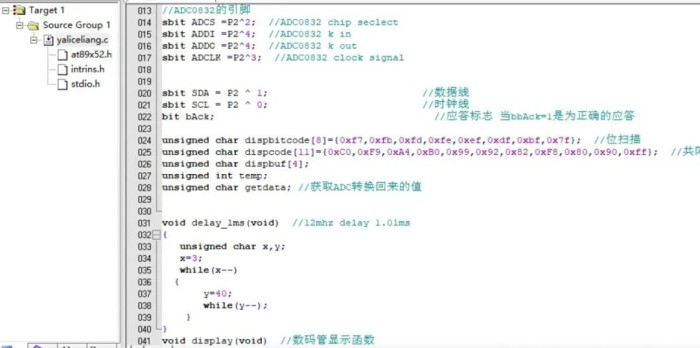

程序：
