基于51单片机PT100热电偶AD转换protues仿真设计
仿真原版本：proteus7.8
程序编译器：keil4/keil 5
编程语言：C语言
设计编号：S0023
功能说明：
运用所学单片机知识，完成温度信号的测量。要求如下：单片机系统选择使用AT89C51，通过热敏电阻PT100检测温度并使用AD转换获取温度值（不允许使用DS18B20等传感器），在数码管上显示温度值。

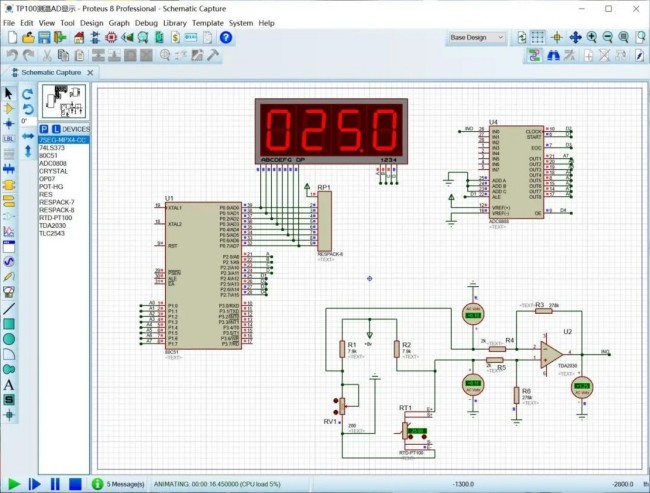

仿真电路：

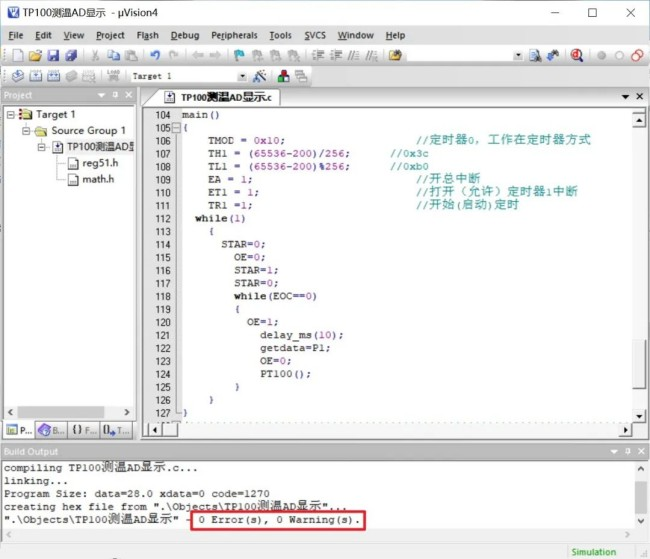

程序：
