预计：2023年全球石英晶体频率元器件市场规模为284亿
近日，电子元器件市场研究机构智多星顾问发布了《2023年版中国石英晶体频率元器件市场研究报告》。

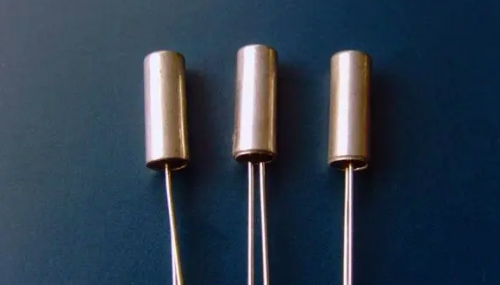

石英晶体频率元器件是利用石英晶体的压电效应制成的频率元器件，可以产生稳定的脉冲，为微芯片提供基准频率信号。石英晶体频率元器件产生的基准频率信号主要有无线数据传输和时钟两种用途。石英晶体频率元器件广泛运用于各类频率控制、频率稳定、频率选择和计时系统中，特别适用于对频率准确度要求较高的电子产品，如通信设备、移动终端、物联网、汽车电子、智能家居、家用电器等领域，是各类电子产品不可或缺的基础元器件。
石英晶体频率元器件制造商主要集中在日本、中国大陆、中国台湾、美国等微电子生产技术较为先进的国家和地区。2022年，日本企业占全球市场总额的43.8%，中国大陆和中国台湾地区分别占全球市场总额的22.6%和18.3%，美国占全球市场总额的10%。产业相对集中。
从应用领域来看，移动终端领域是石英晶体频率元器件最大的应用市场，其在全球石英晶体频率元器件市场规模总额中的比例约为19.8%；应用于汽车电子上的石英晶体频率元器件市场规模约占总额的18.1%；通信设备是石英晶体频率元器件另一个主要应用领域，其在全球石英晶体频率元器件市场规模总额中的比例约为12.8%。此外，家用电器、高端装备、计算机、工业设备、电力与能源、医疗电子等均为石英晶体频率元器件的重要应用市场。未来几年，5G网络、物联网的逐渐普及，全球数字化进程的加速推进，人工智能浪潮的兴起和汽车电子产业的快速发展，都将成为拉动石英晶体频率元器件市场增长的主要动力。
报告编写单位——北京智多星信息技术有限公司，简称“智多星顾问”，专注于电子元器件行业内的信息收集、数据分析、行业监测、市场调研等工作，是我国电子元器件行业的专业市场研究机构。
