DIODES美台ZXMP6A17E6QTA低压MOS管的优缺点和引脚封装图
DIODES美台ZXMP6A17E6QTA这种MOSFET设计用于最小化导通电阻，同时保持卓越的开关性能，使其成为高效电源管理应用的理想选择。
功能和优点
低导通电阻
快速切换速度
低阈值
低门驱动器
低输入电容
完全无铅且完全符合RoHS
不含卤素和锑。“绿色”装置
符合AEC-Q101高可靠性标准
PPAP可用
封装：SOT23-6
应用
DC-DC转换器
电源管理功能
隔离开关
电机控制

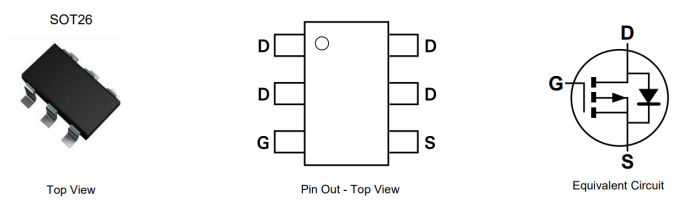

引脚封装
